永利集团88304官网CK-GW08网关与三菱QJ71E71-100模块MODBUSTCP通讯手册
发布时间：2025-04-18
访问量： 754

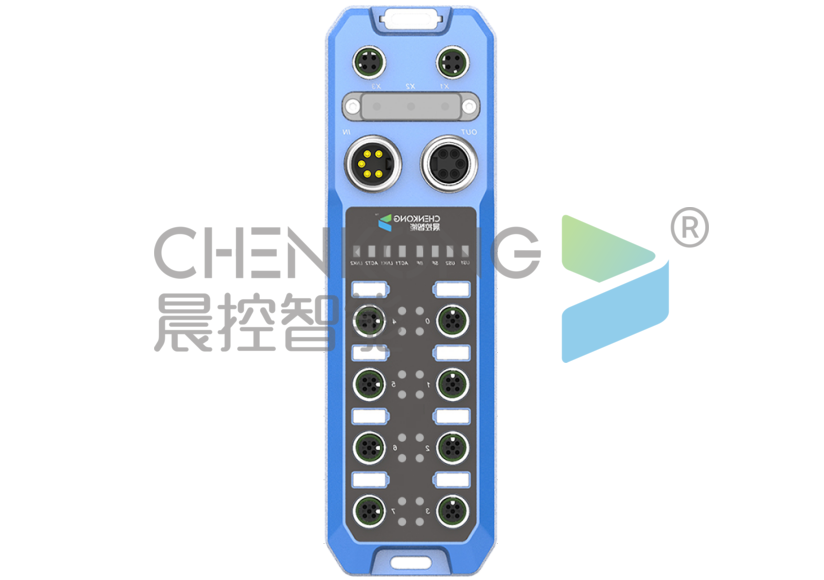

CK-GW08系列是永利集团88304官网为工业多通道需求研制的一款网关控制器,方便用户集成到PLC等控制系统中，系统集成了8路读写接口，并且支持大部分工业协议ModbusTCP、Profinet、EtherNet/IP、EtherCat以及自由协议TCP/IP等。
本期主题：围绕CK-GW08系列产品的ModbusTCP通讯协议与三菱PLC进行通讯配置说明。

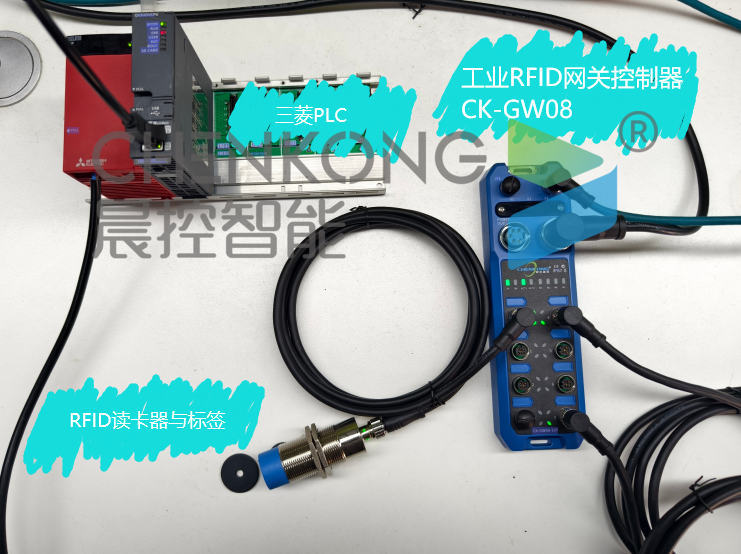

准备阶段
●编程软件：GX Works2
●多通道网关控制器：CK-GW08
●工业RFID读写器：CK-FR03-A01
●PLC：三菱Q03CPU
●PLC模块：QJ71E71-100
●通讯协议：ModbusTCP
●连接方式：以太网
一、配置设置

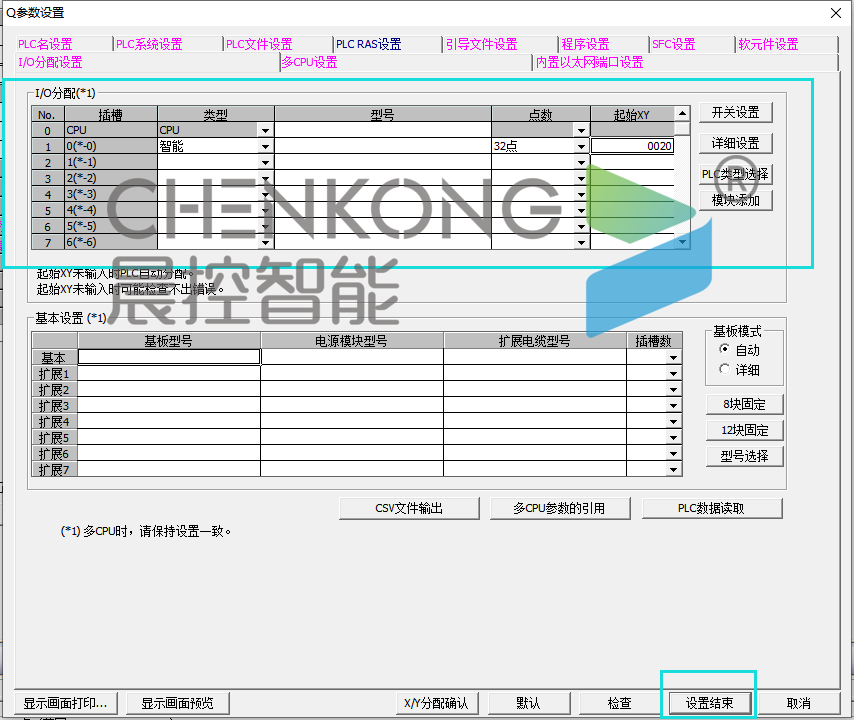

1、模块设置
●点击PLC参数设置-I/O分配设置
●设置对应卡槽模块配置
●点击设置结束

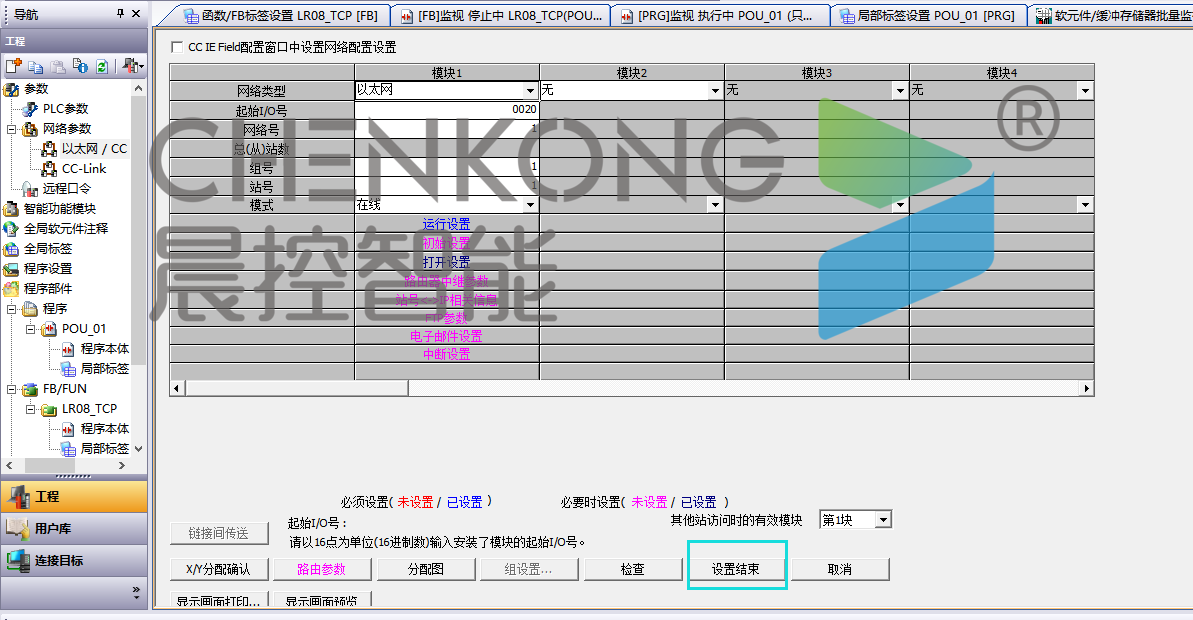

2、设置三菱TCP模块ip
●点击网络参数，设置模块配置
●点击执行设置，设置模块IP，点击设置结束

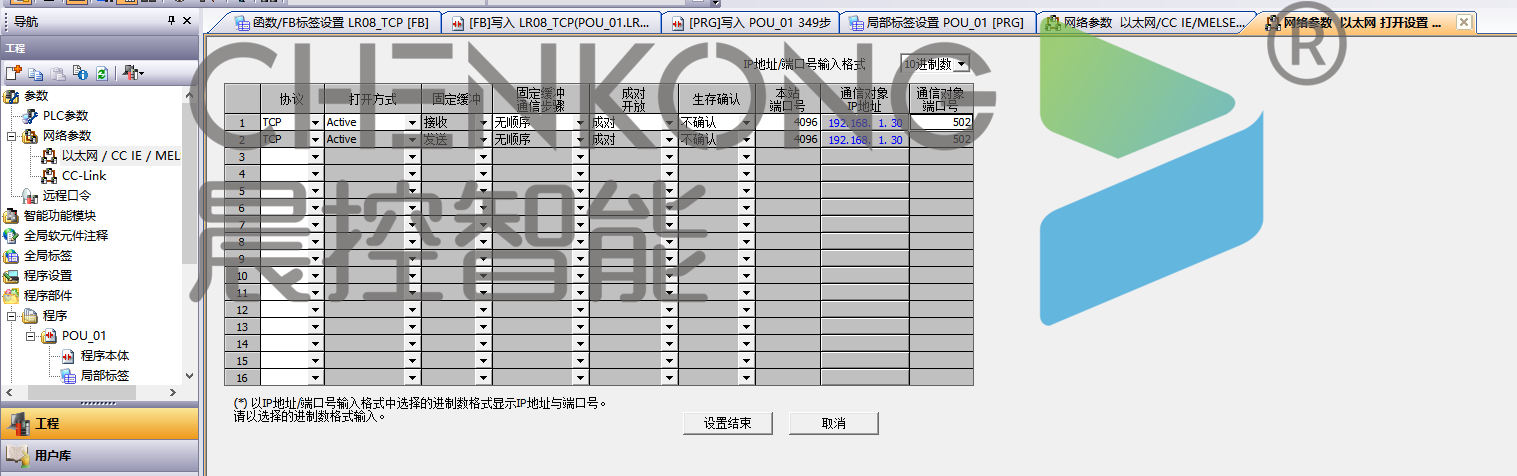

3、设置连接参数
●点击以太网参数的打开设置
●设置连接TCP设备参数，端口号为：502
●设置完后点击设置结束
（需要记住接收和发送的编号是多少，案例的接收是1，发送的是2）
4、设置完成后点击设置结束保存设置
●保持正常后，将配置下载到plc
●下载完成后需要断电重启plc（三菱配置需要断电重启才有效）
二、通讯连接功能块
1、功能块引脚说明
（1）输入引脚定义

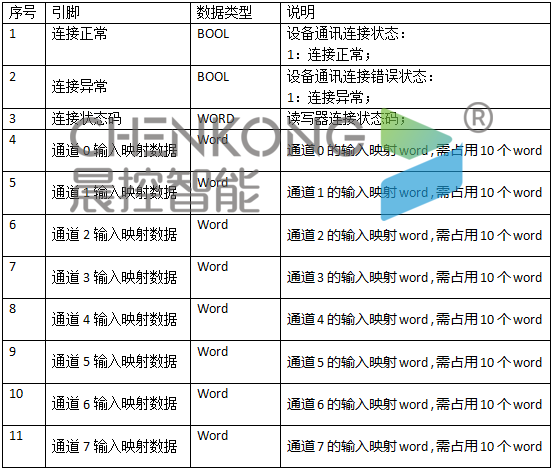

（2）输出引脚定义

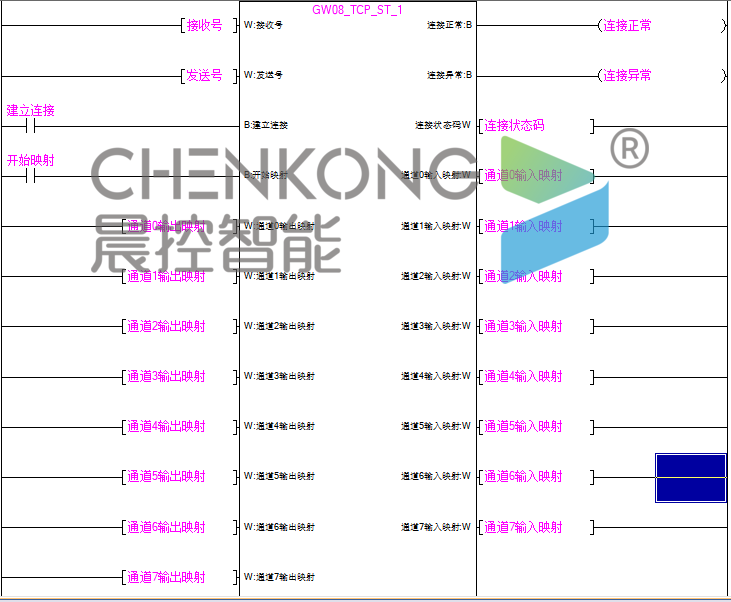

2、操作案例

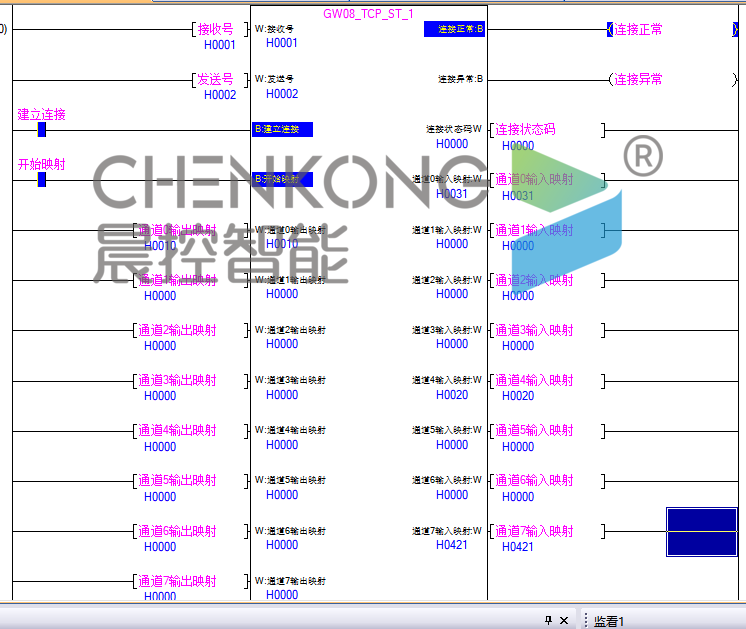

●通讯连接：填写接收号，和发送号后再置位建立连接，等待连接正常，即可通讯完成
●数据映射：通讯连接完成后，置位开始映射，输入输出数据即开始与网关映射、
三、网关功能块说明

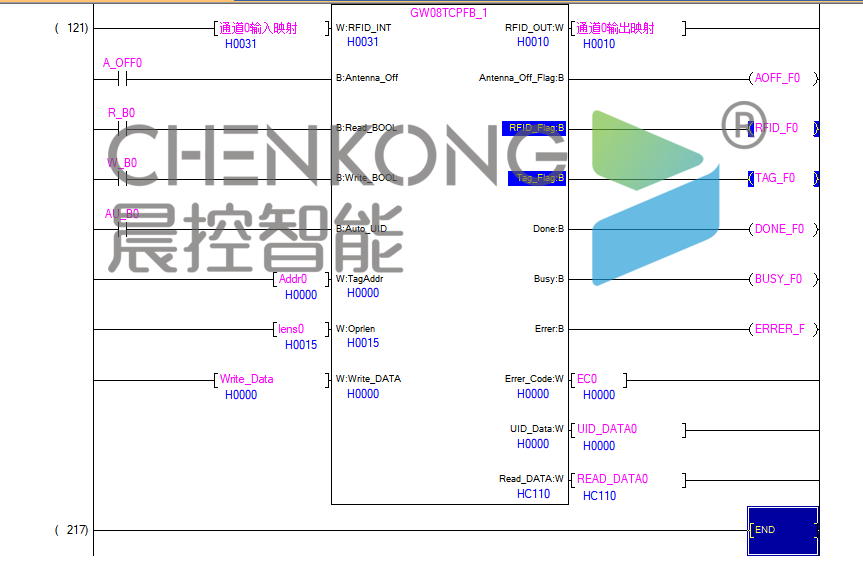

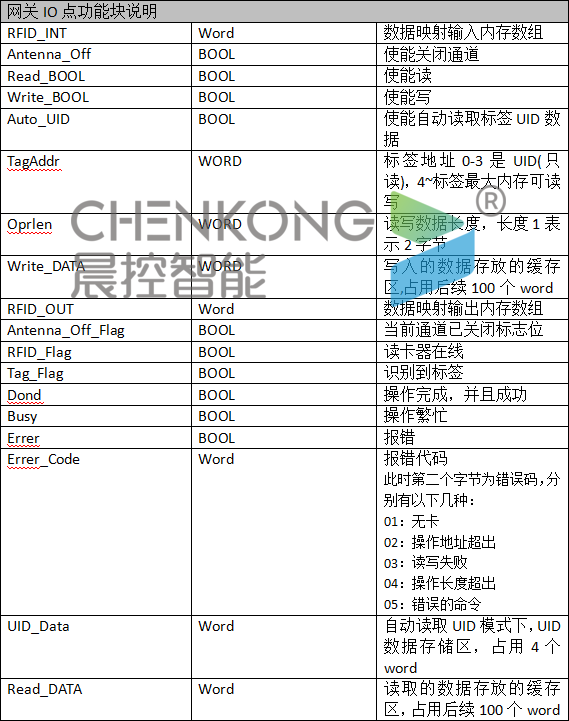

1、引脚说明
2、操作案例

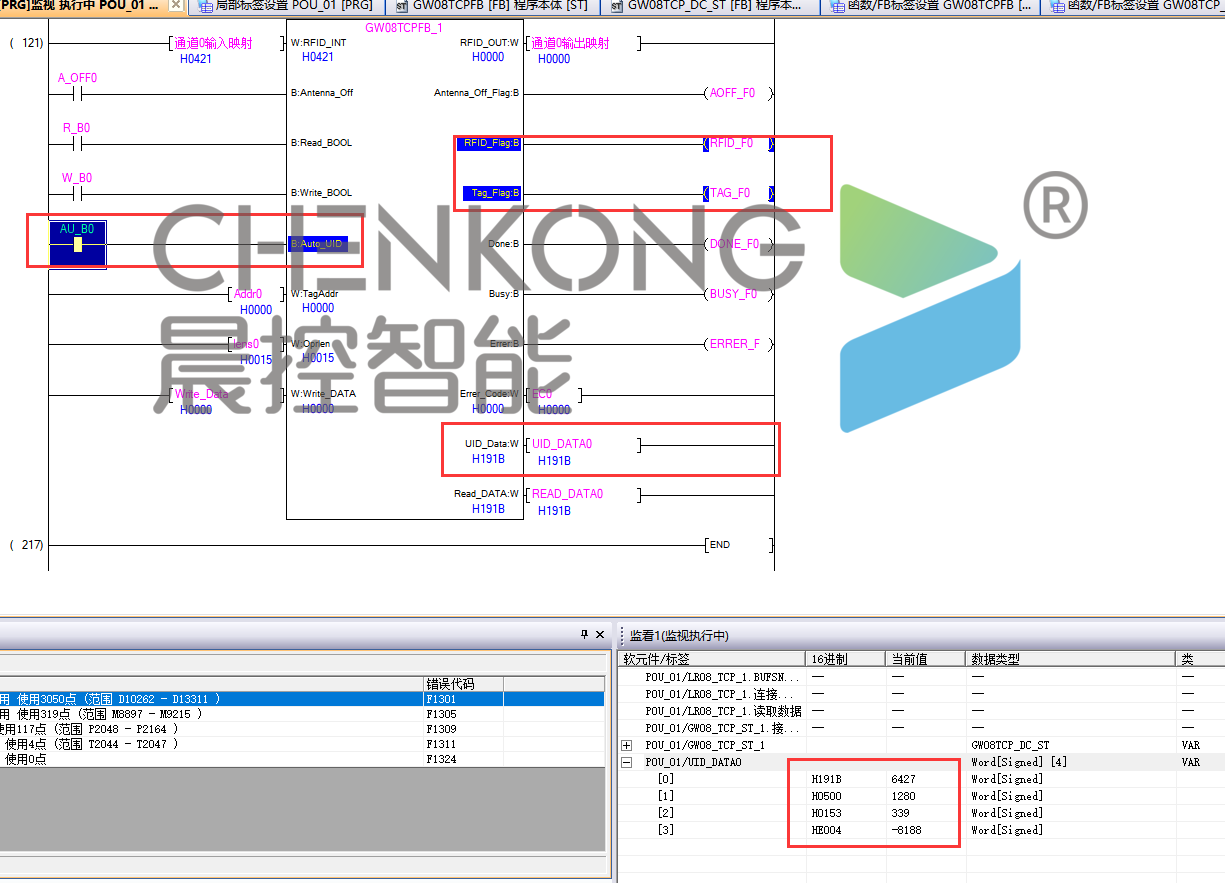

（1）自动读取UID：置位AUTO_UID引脚，在通道有标签的时候，自动读取UID数据到UID_DATA中。

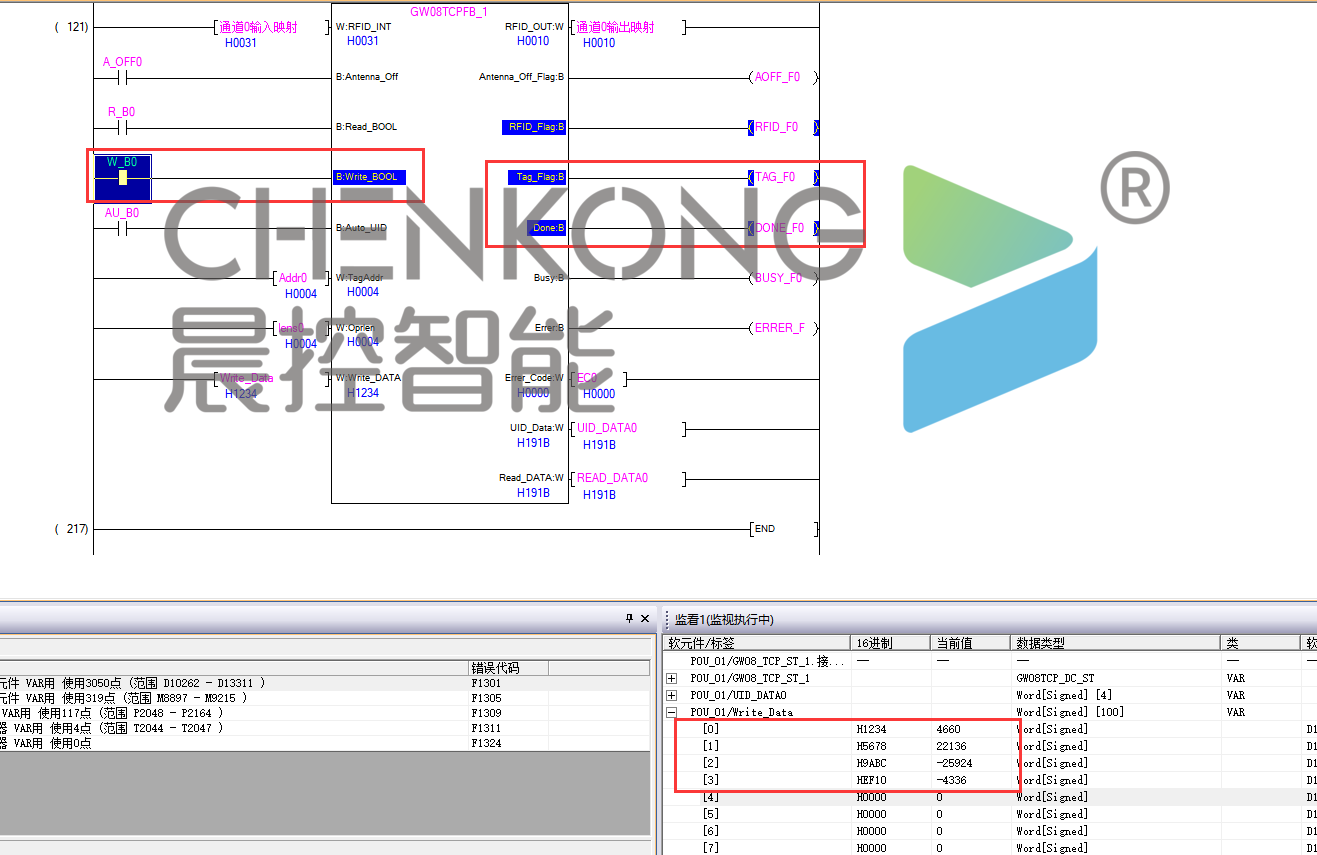

（2）写数据操作
●将需要写入的数据写到Write_DATA区
●在有标签时候，置位WriteE_BOOL
●等待Done即可写入完成

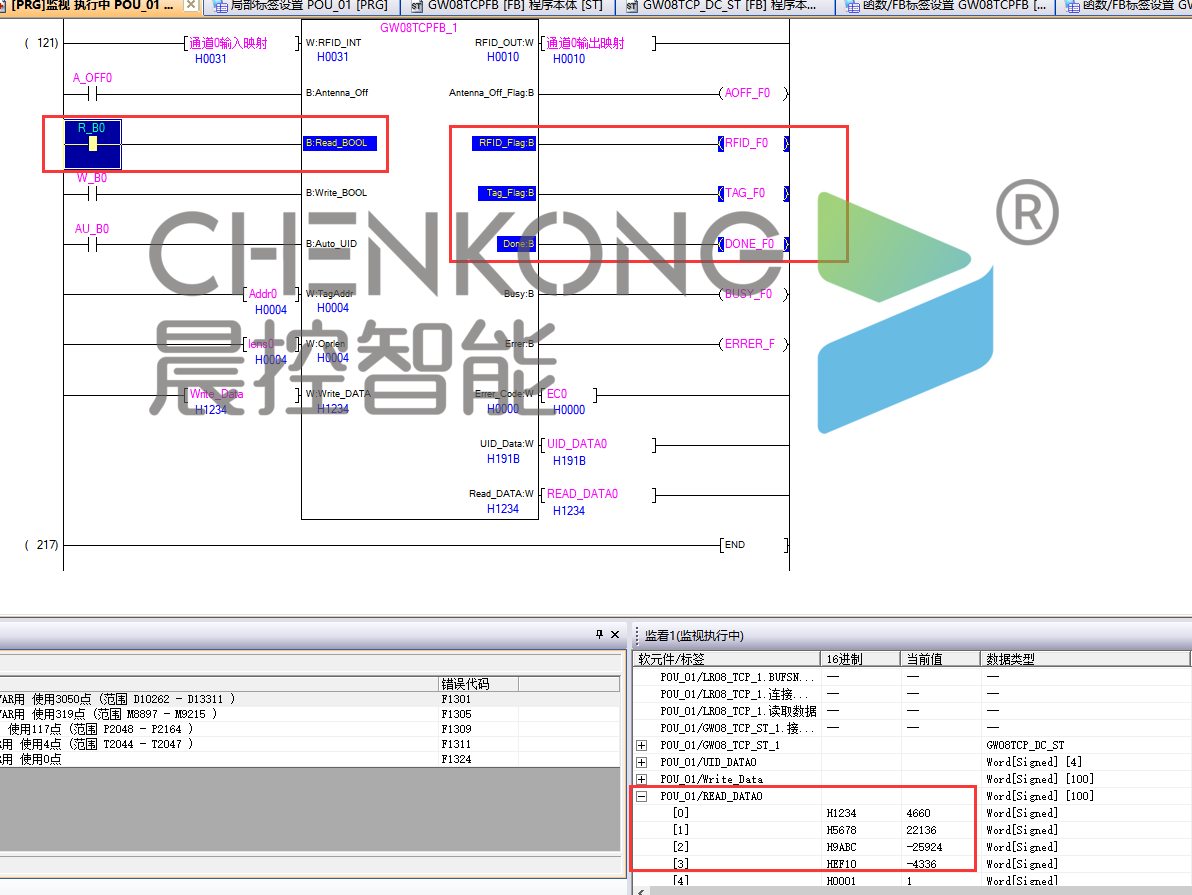

（3）读数据操作
●有标签时候，置位Read_BOOL
●等待Done置位，即读取完成
●数据缓存在READ_DATA中
