永利集团88304官网CK-FR12与欧姆龙NX系列PLC配置EtherNet/IP通讯连接操作手册
发布时间：2025-04-23
访问量： 1236
永利集团88304官网CK-FR12系列作为永利集团88304官网工业级别RFID读写器,支持大部分工业协议如RS232、RS485、以太网。支持工业协议Modbus RTU、Modbus TCP、Profinet、EtherNet/lP、EtherCat以及自由协议TCP/IP等。
本期主题：围绕CK-FR03产品的EtherNet/IP通讯协议与欧姆龙PLC进行通讯配置说明。
准备阶段
●RFID读卡器配置软件：RFID_TOOL
●编程软件：Sysmac Studio

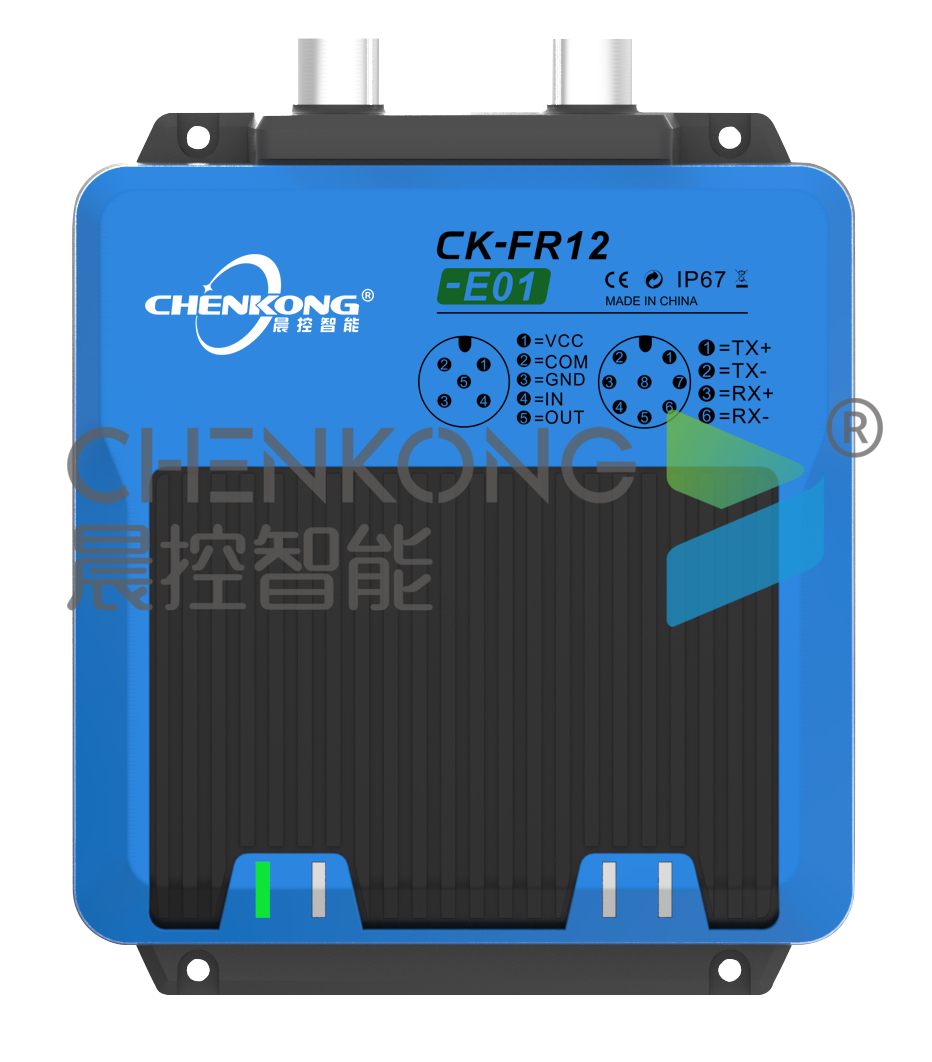

●RFID读写器：CK-FR12-E01
●PLC：欧姆龙NX系列PLC
●通讯协议：Ethernet/IP
●连接方式：以太网
一、配置设置

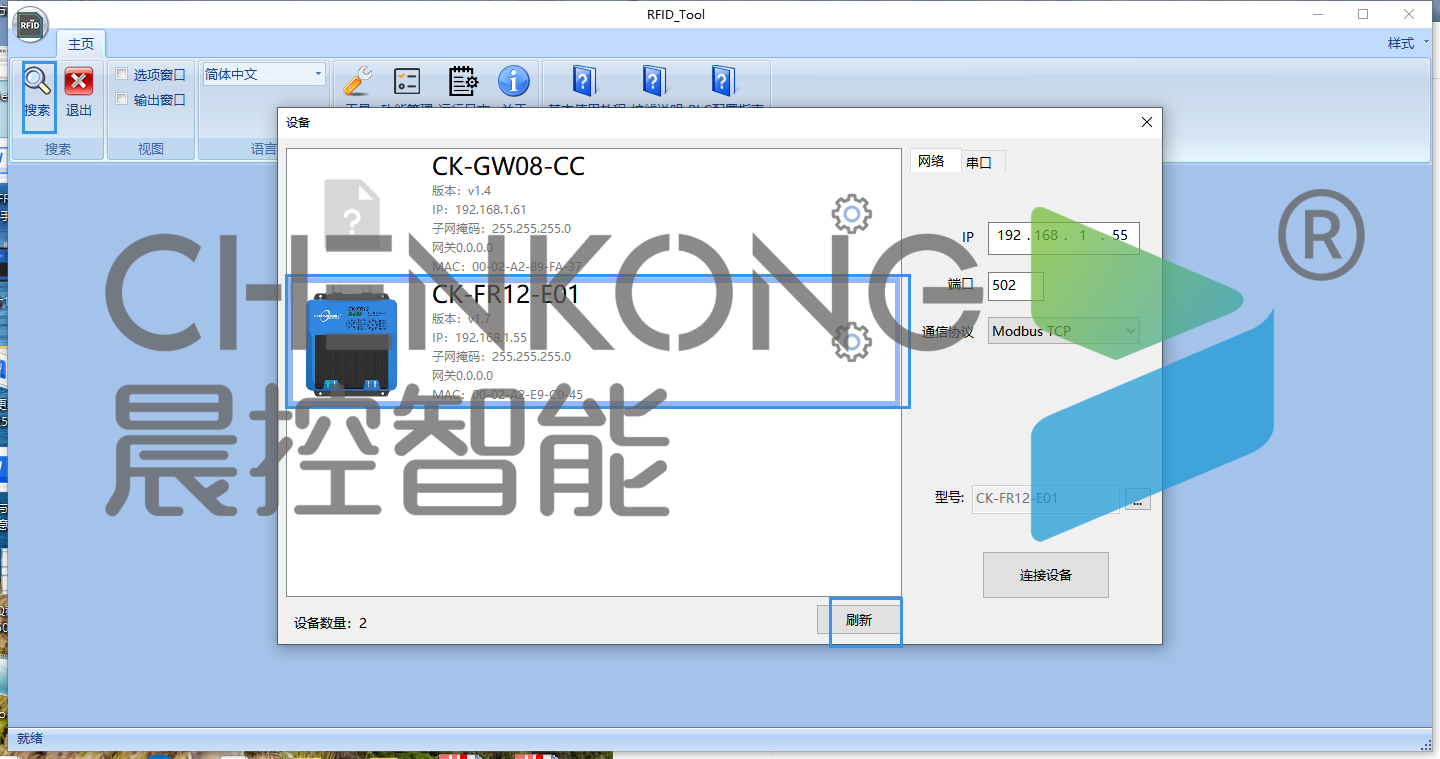

1、连接设备
●打开配置软件，搜索设备后，
●选择设备连接

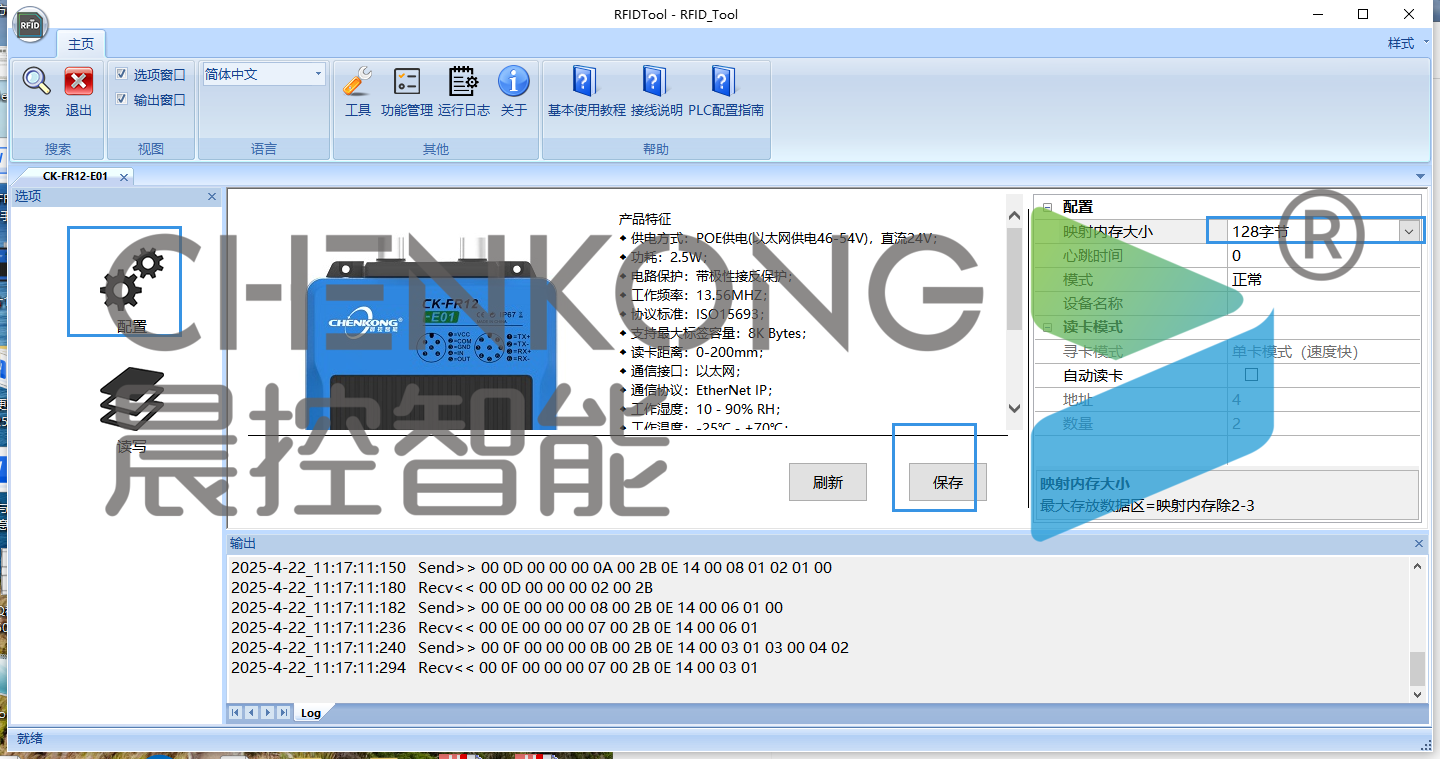

2、设置映射内存
●在配置中设置映射内存128
●点击保存，断电重启读卡器配置完成
二、通讯设置
1、新建变量

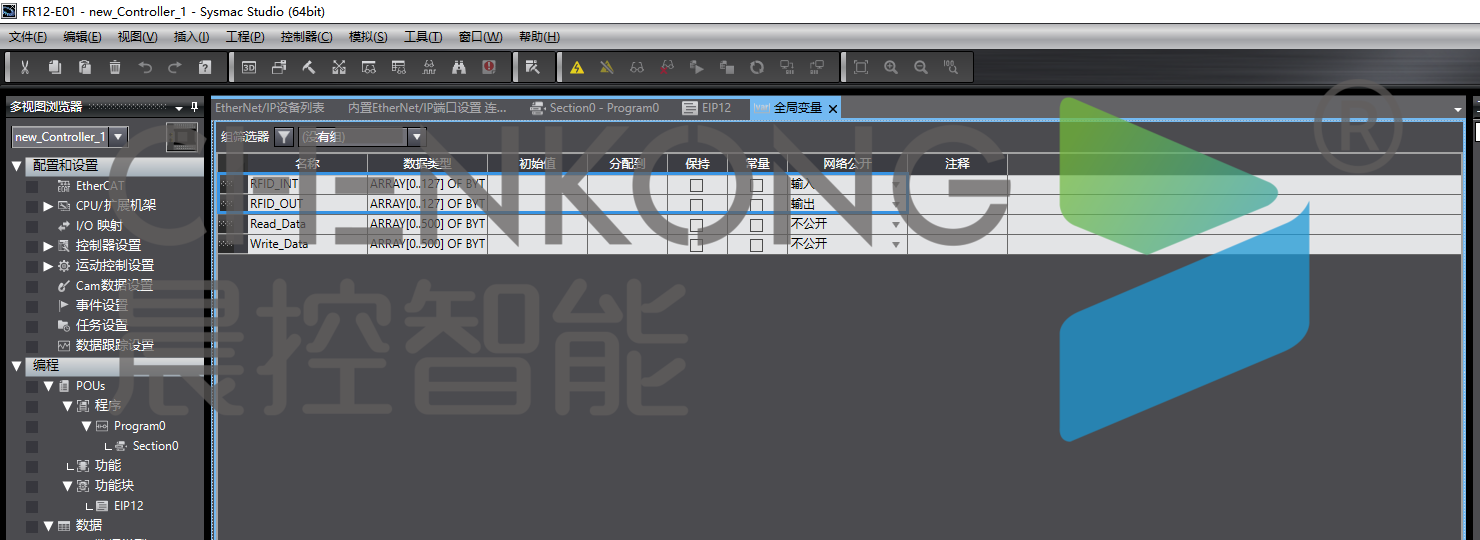

●打开欧姆龙程序，在全局变量中新建两个128的数组
●分别将网络公开设置为输入和输出，作为读卡器的输入输出

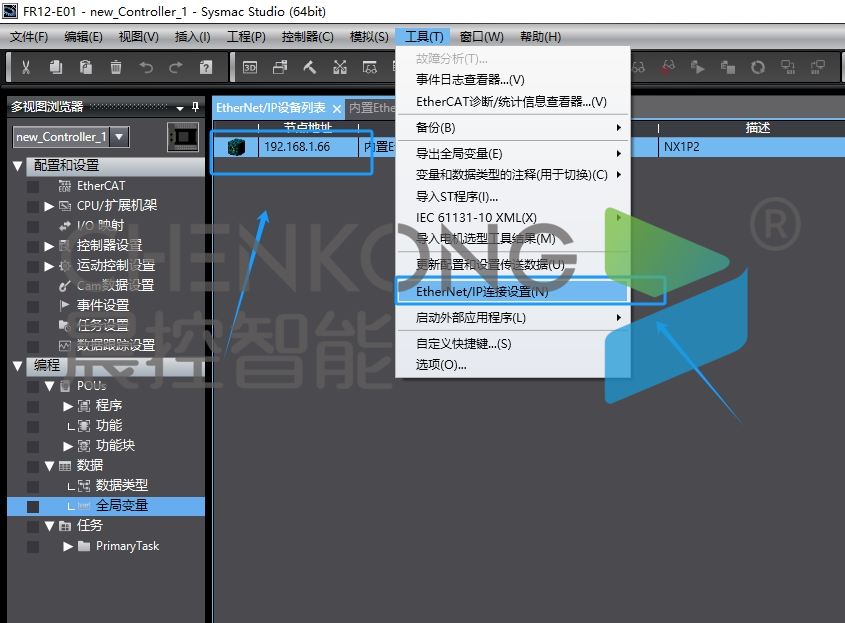

2、进入EIP配置
●在上方工具，点击EtherNet/IP连接设置
●双击需要连接的plc设置

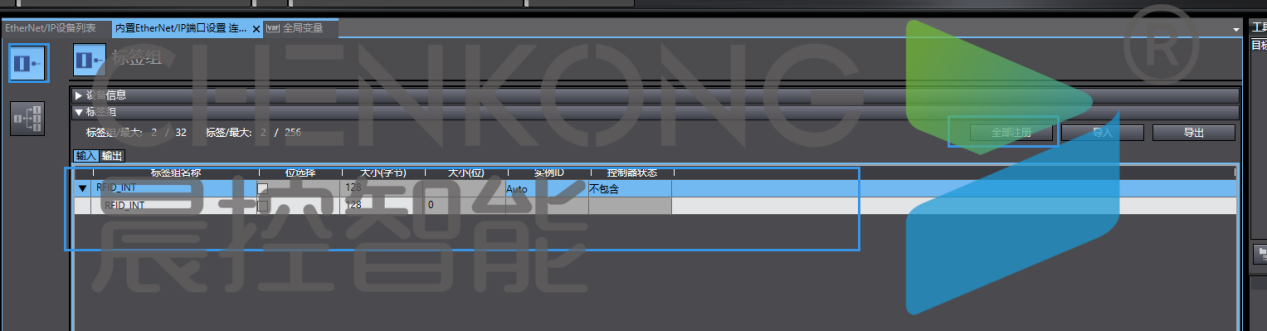

3、建立标签组
●在标签组右上角点击全部注册
●选择刚刚新建的两个数组变量，点击注册

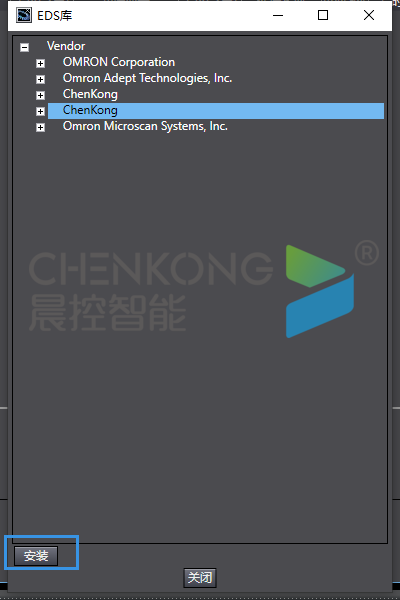

4、添加ESD文件

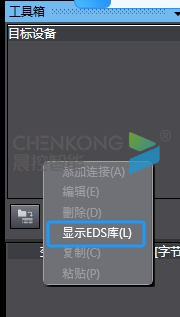

●右键工具箱空白处
●点击显示EDS库，在库中添加设备eds文件
5、添加连接
●点击工具箱加号“+”。
●输入节点地址（案例以读卡器设备ip为192.168.1.80）
●型号名称：选择刚刚添加的eds文件。
●修订版：1
●点击添加

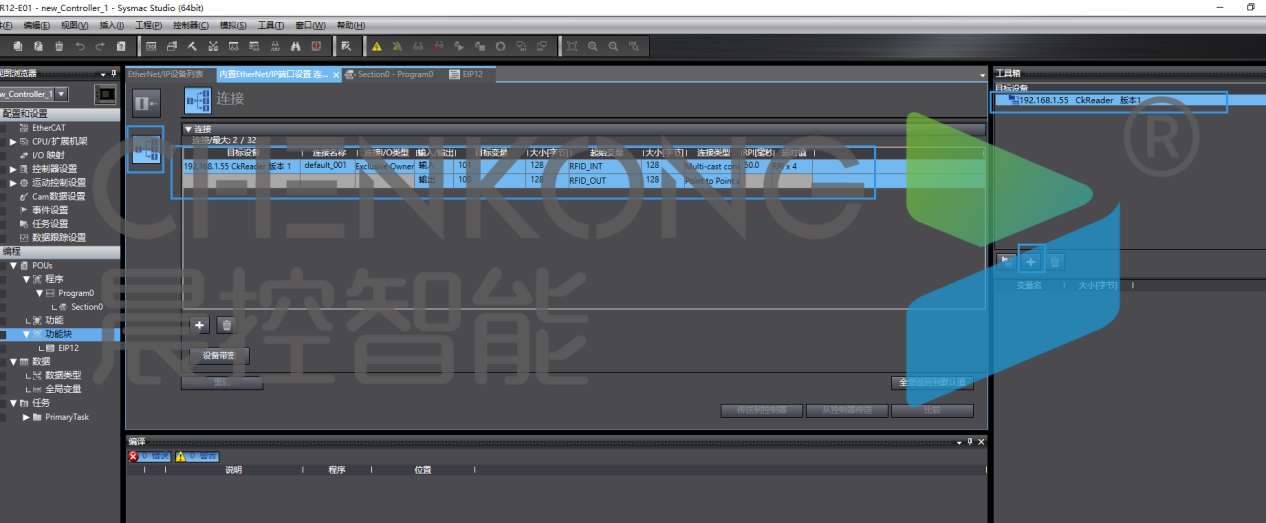

●右键加入的设备，点击添加连接
●填写输入输出，大小字节填写为128，选择刚刚添加的标签组

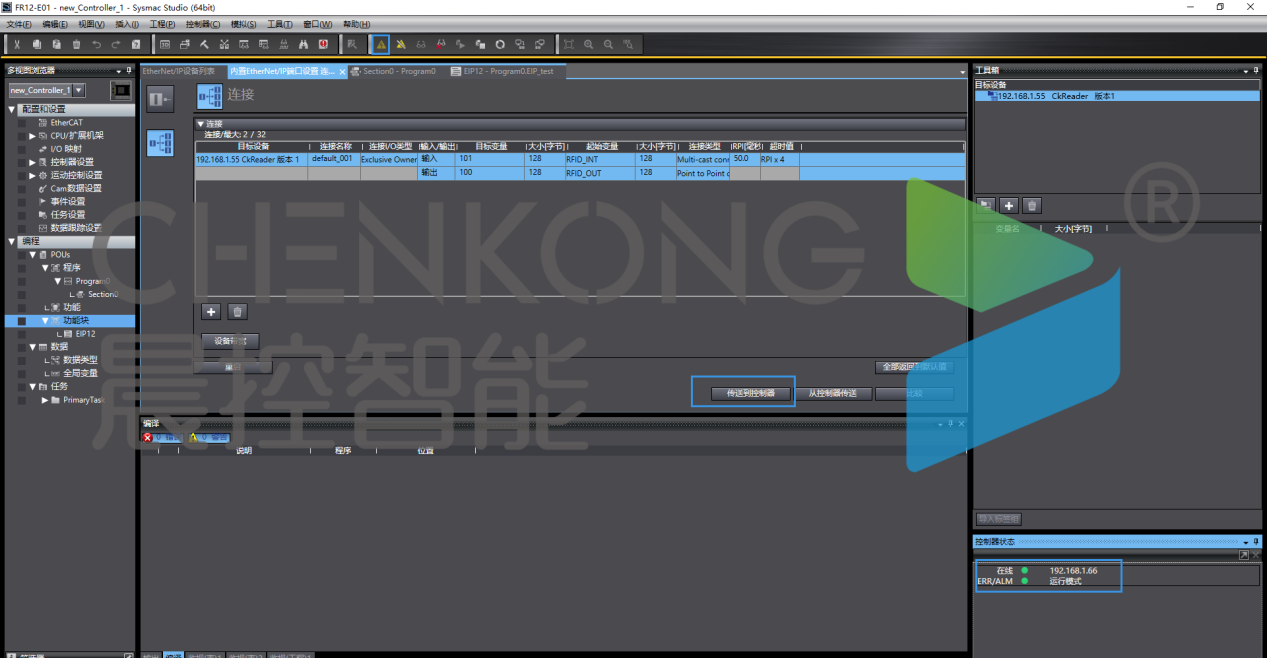

6、下载配置
●点击在线，连接PLC
●点击下方的传送到控制器，将配置下载至PLC中，即可连接完成
7、功能块使用操作说明

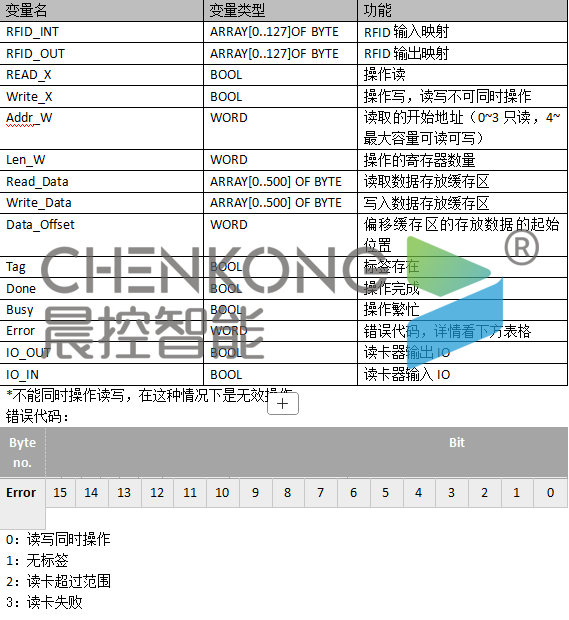

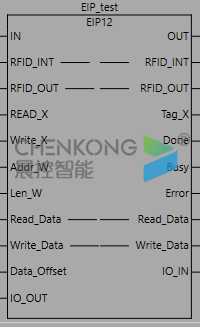

（1）功能块说明

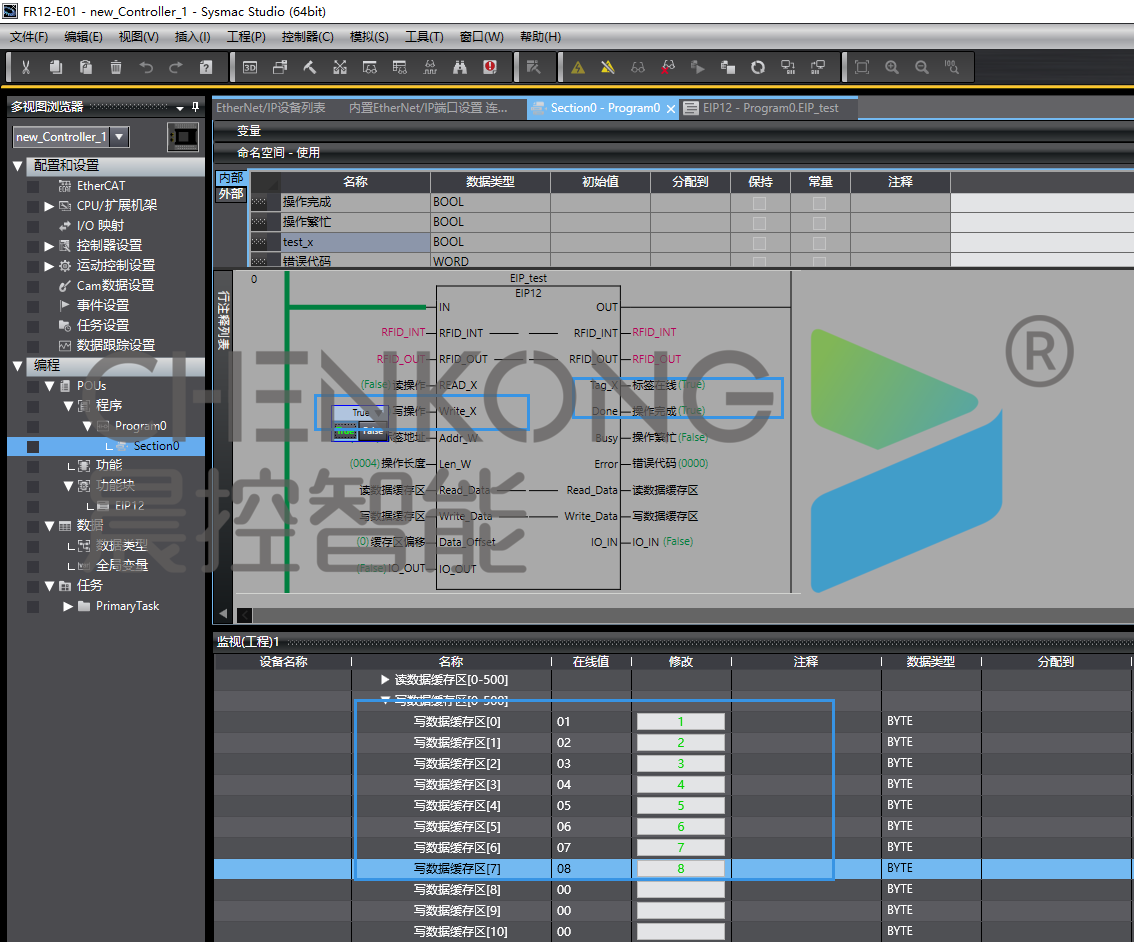

（2）写操作例子
●先将数据写入写数据块中
●触发写入操作
●等待操作完成置位，即数据写入到标签完成

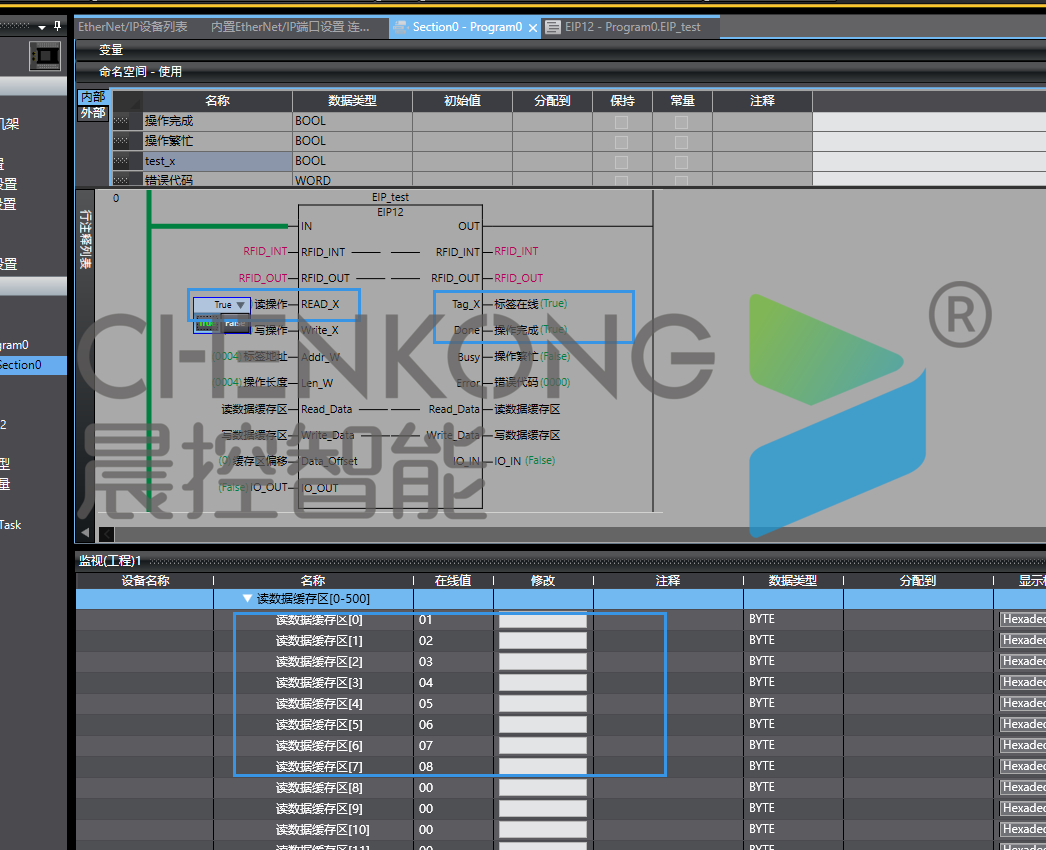

（3）读操作
●触发读取操作
●等待读取操作完成
●读取完成后在读数据块中取读取到的数据
