永利集团88304官网CK-FR06与西门子系列PLC配置MODBUS RTU通讯连接手册
发布时间：2025-06-25
访问量： 684
产品说明
CK-FR06-485是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。读卡器内部集成了射频部分通信协议，用户只需通过RS485通信接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
本期围绕着MODBUSRTU协议与西门子通讯问题：
准备阶段
●软件：TIA Portal V16
●PLC：西门子1200系列PLC
●线缆：串行总线
●电源：24V直流电源
●RFID读写器：CK-FR06-485
一、设备连接
●使用串行总线电缆连上读卡器
●总线电缆另一头红正黑负接24V直流电源，白A蓝B接plc485模块接口
二、添加485模块
●在项目树中双击设备与网络，双击网络视图下的plc，进入设备视图

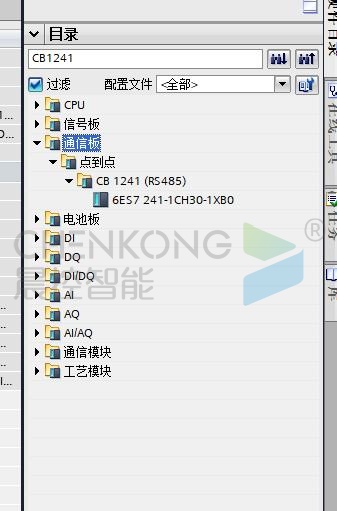

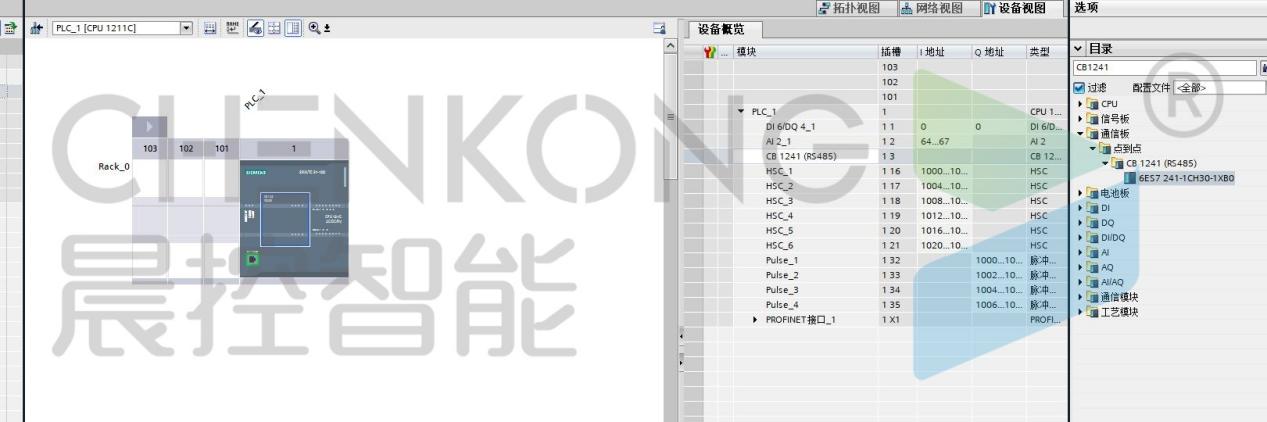

●右边目录状态栏中，找到通信板➡点到点➡相应plc的485模块，拖拽至设备视图中的plc的对应位置

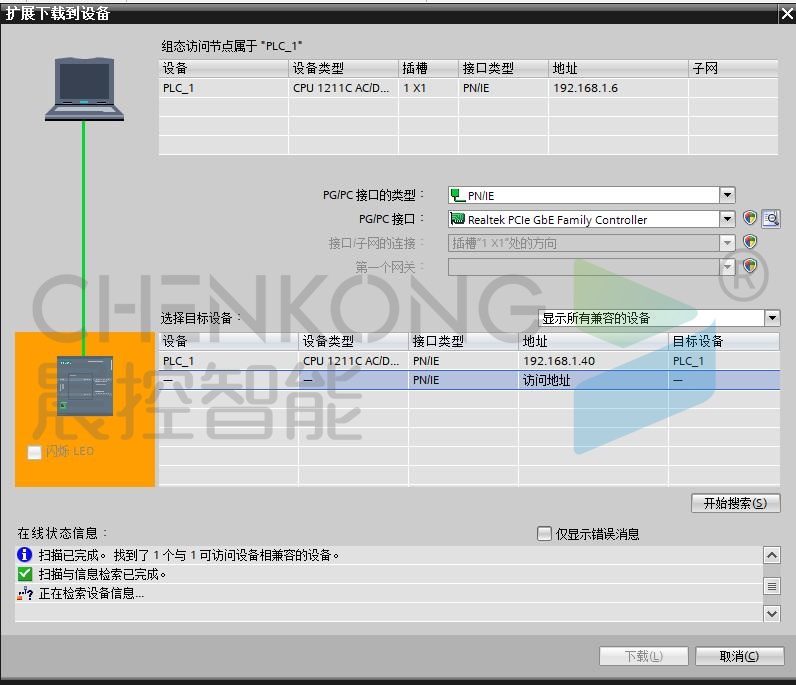

三、将配置程序下载到plc中即可连接完成

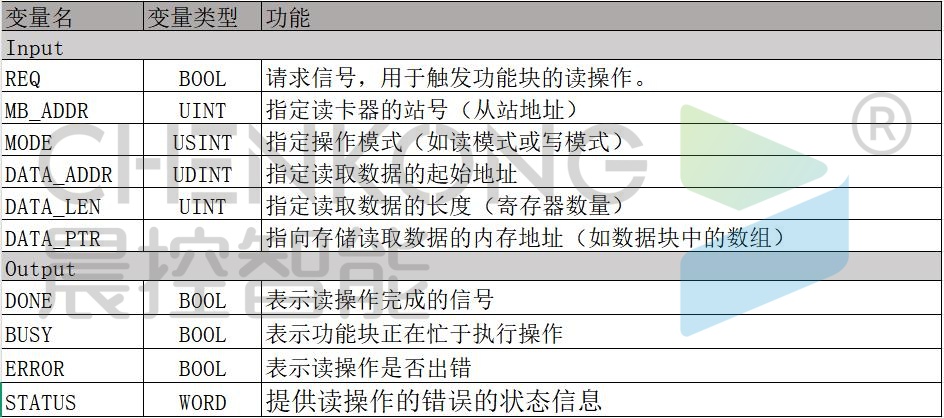

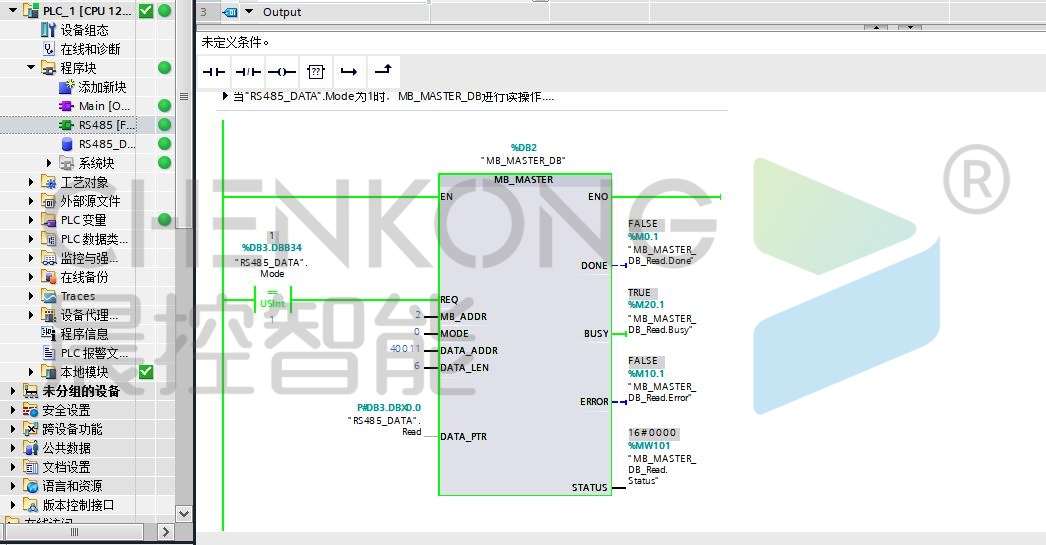

四、程序说明

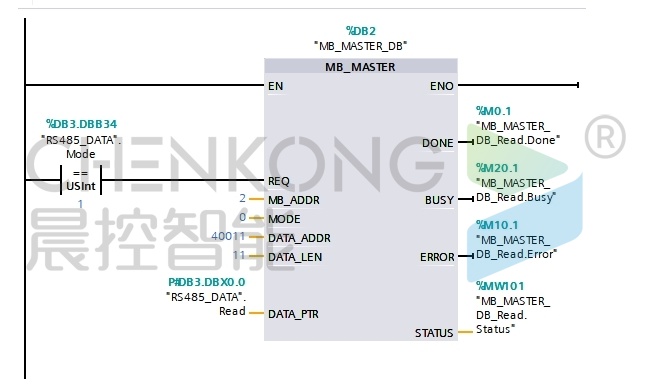

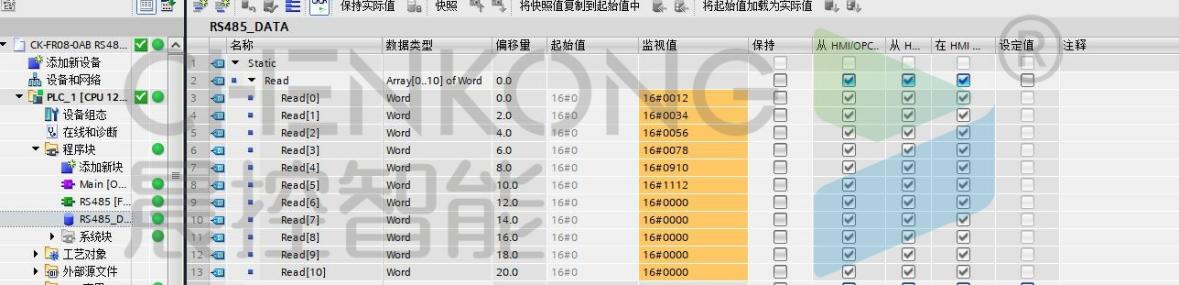

五、读取操作说明
●触发读取引脚
●等待完成标志
●完成后数据缓存在数据缓存区

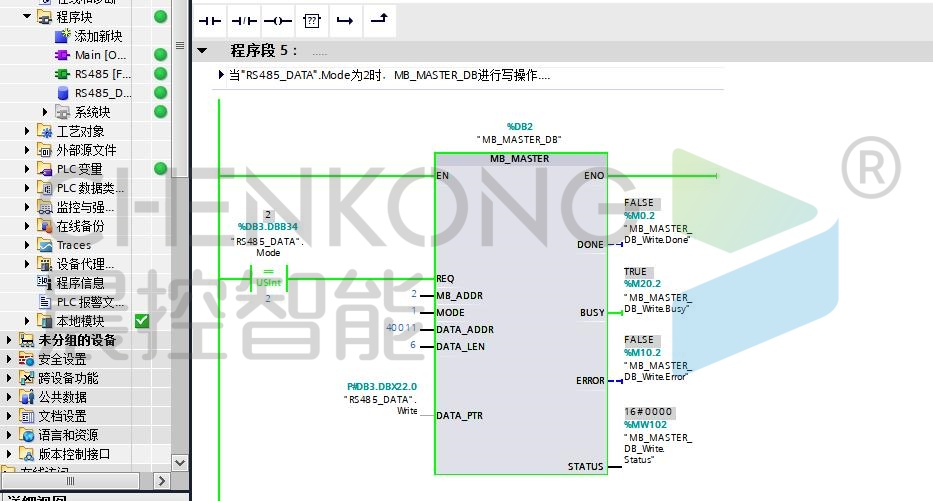

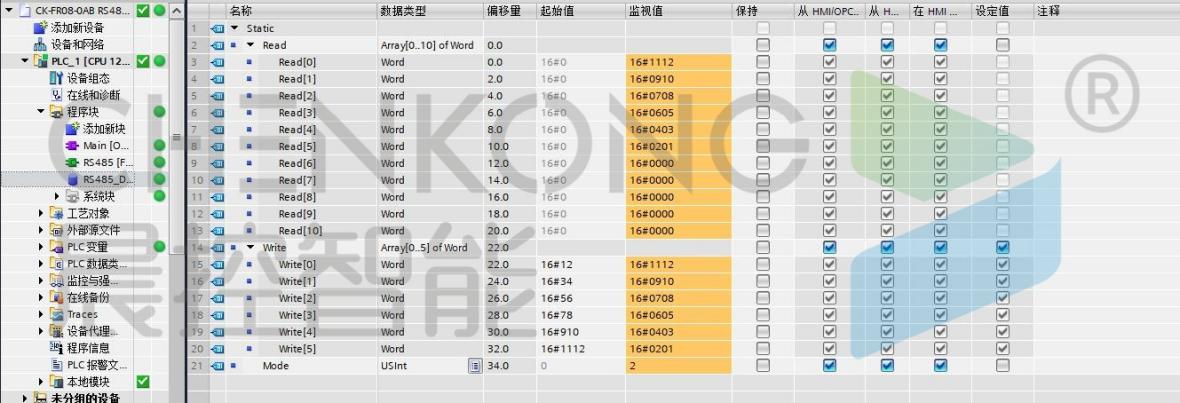

六、写入操作说明
●将需要写入的数据写入到数据缓存区
●触发写入引脚
●等待完成即写入完成
