永利集团88304官网CK-FR03与和利时LX系列PLC配置EtherNetIP通讯连接操作手册
发布时间：2025-07-01
访问量： 1254

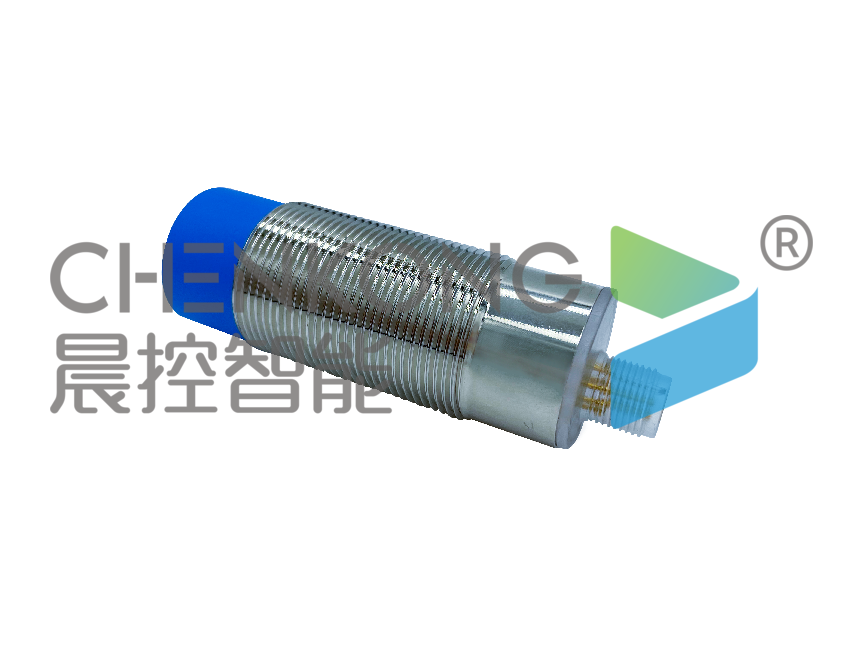

永利集团88304官网CK-FR03系列作为永利集团88304官网工业级别RFID读写器,支持大部分工业协议如RS232、RS485、以太网。支持工业协议Modbus RTU、Modbus TCP、Profinet、EtherNet/IP、EtherCat以及自由协议TCP/IP等。
本期主题：围绕CK-FR03产品的EtherNet/IP通讯协议与和利时LX系列PLC进行通讯配置说明。
准备阶段
●编程软件：AutoThink
●工业RFID读写器：CK-FR03-EIP
●PLC型号：LX-500
●通讯协议：EtherNet/IP
●连接方式：以太网
配置设置
1、配置IP
●打开配置软件，搜索设备后，

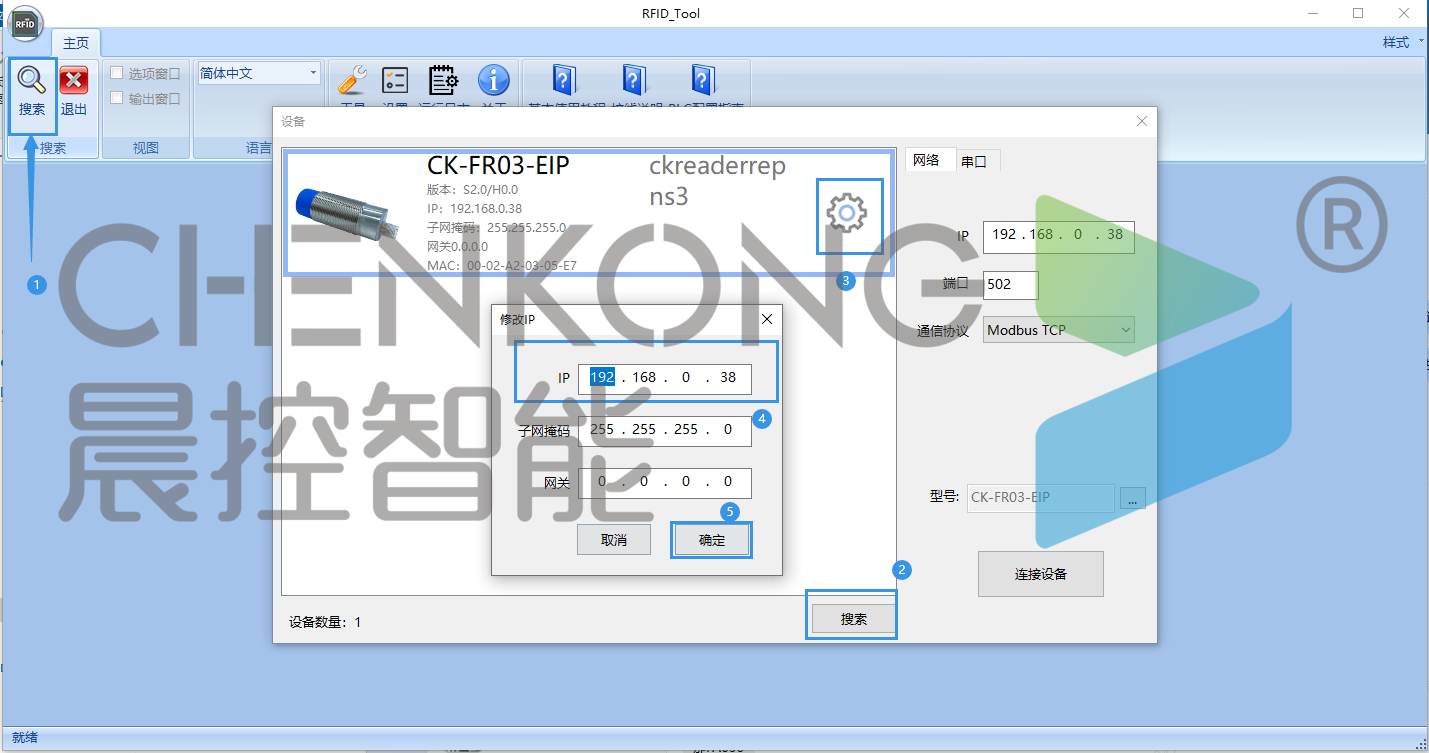

●点击齿轮，修改IP
●确定保存
2、配置参数
●搜索设备后双击连接设备

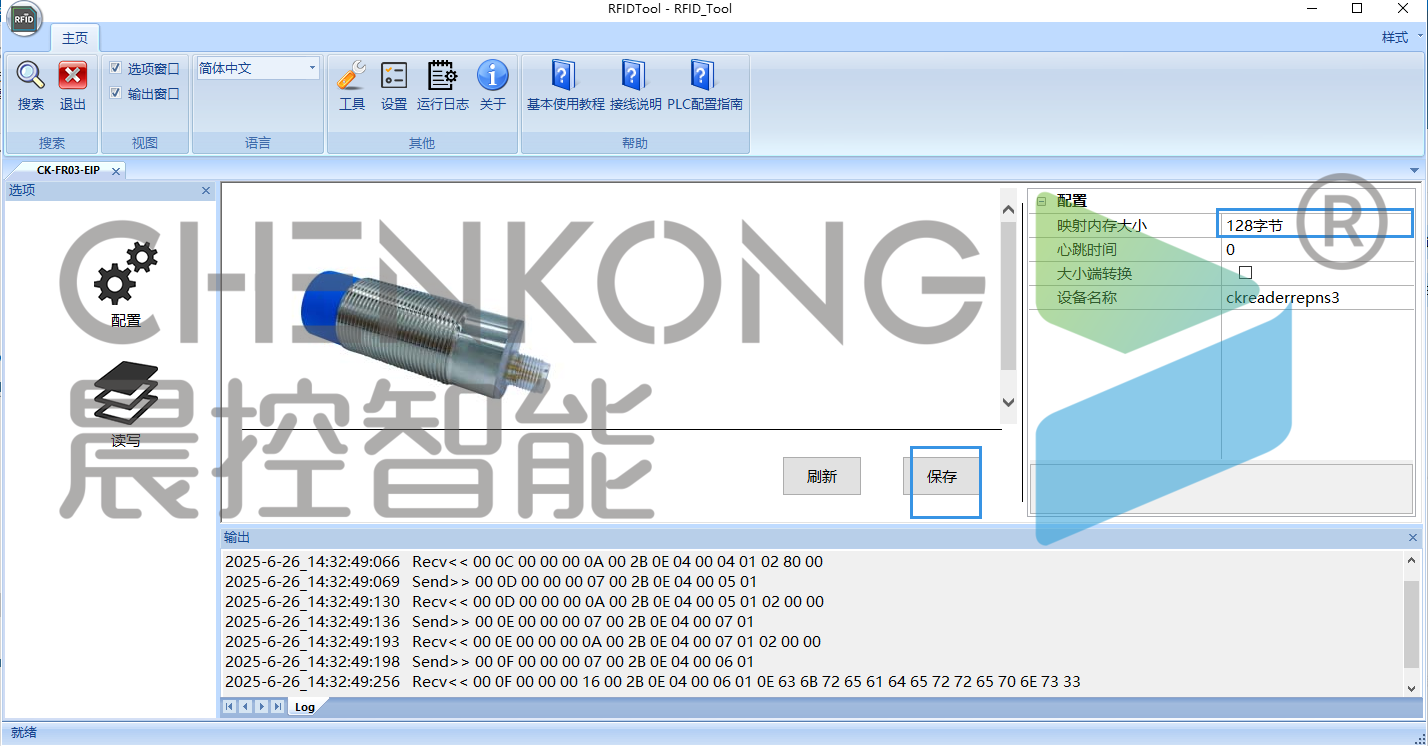

●在配置页面将映射内存大小改为128字节
●点击保存后断电重启
通讯设置
1、添加设备文件

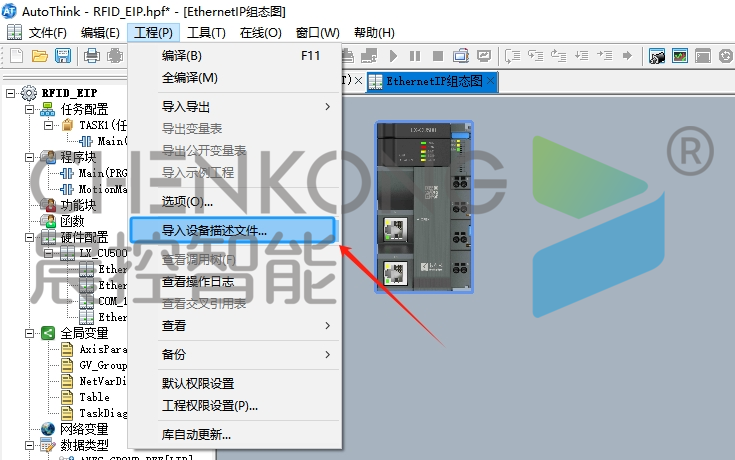

●在工程中点击导入设备描述文件
●选择设备文件添加
2、添加EIP协议

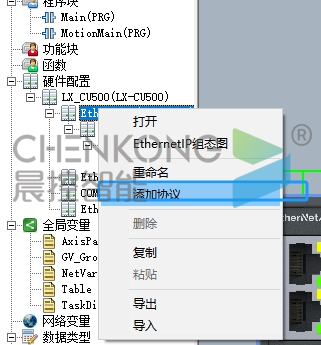

●右键PLC的EtherNet1（ETHERNET）点击添加协议

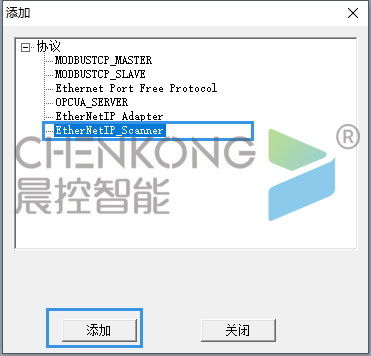

●选择添加EtherNetIP_Scanner
3、添加设备
●点击添加的EtherNetIP_Scanner右键添加设备

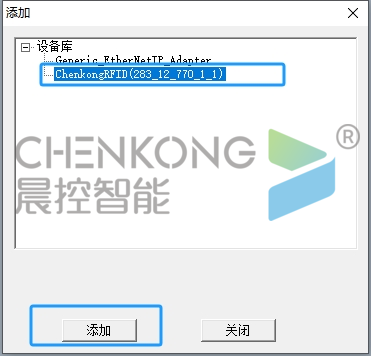

●选择添加导入的设备
4、填写IP
●双击添加的设备

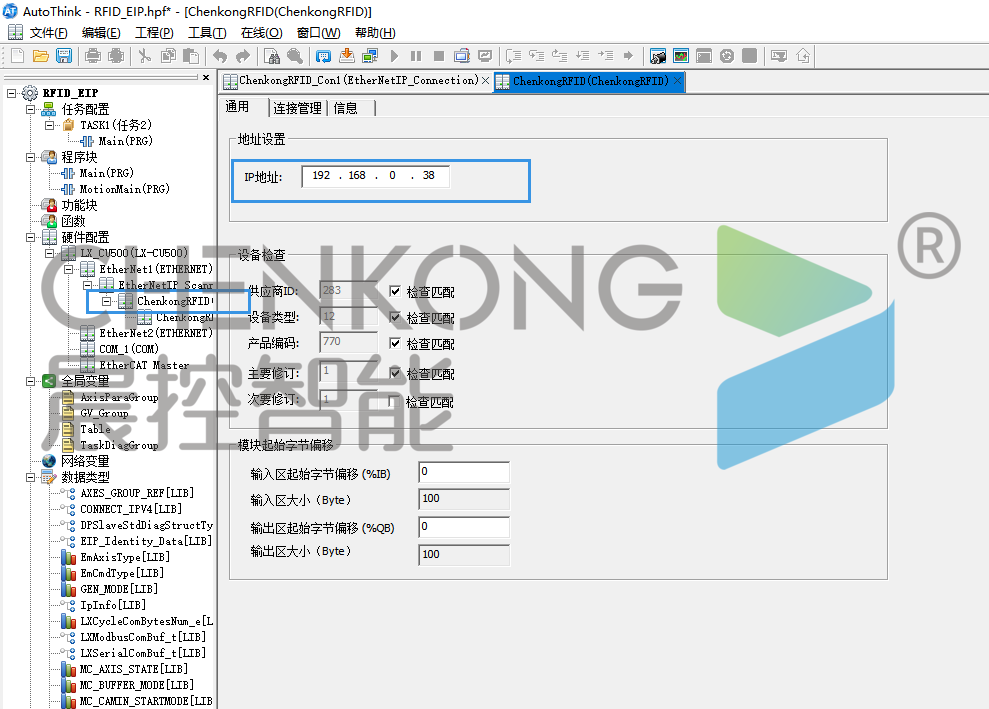

●在通用页面，填写设备的IP地址
5、设置映射数据
●打开设备的映射设置

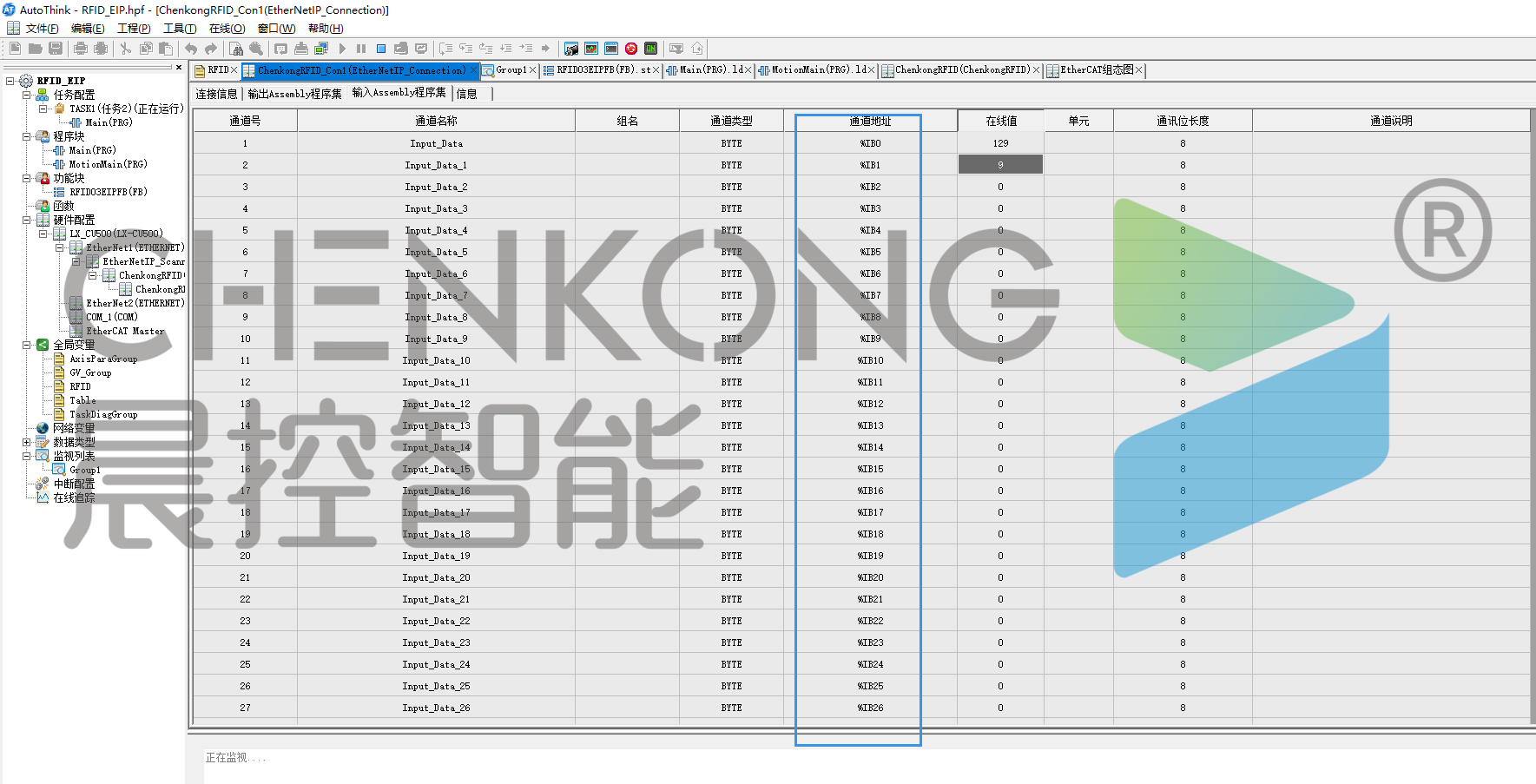

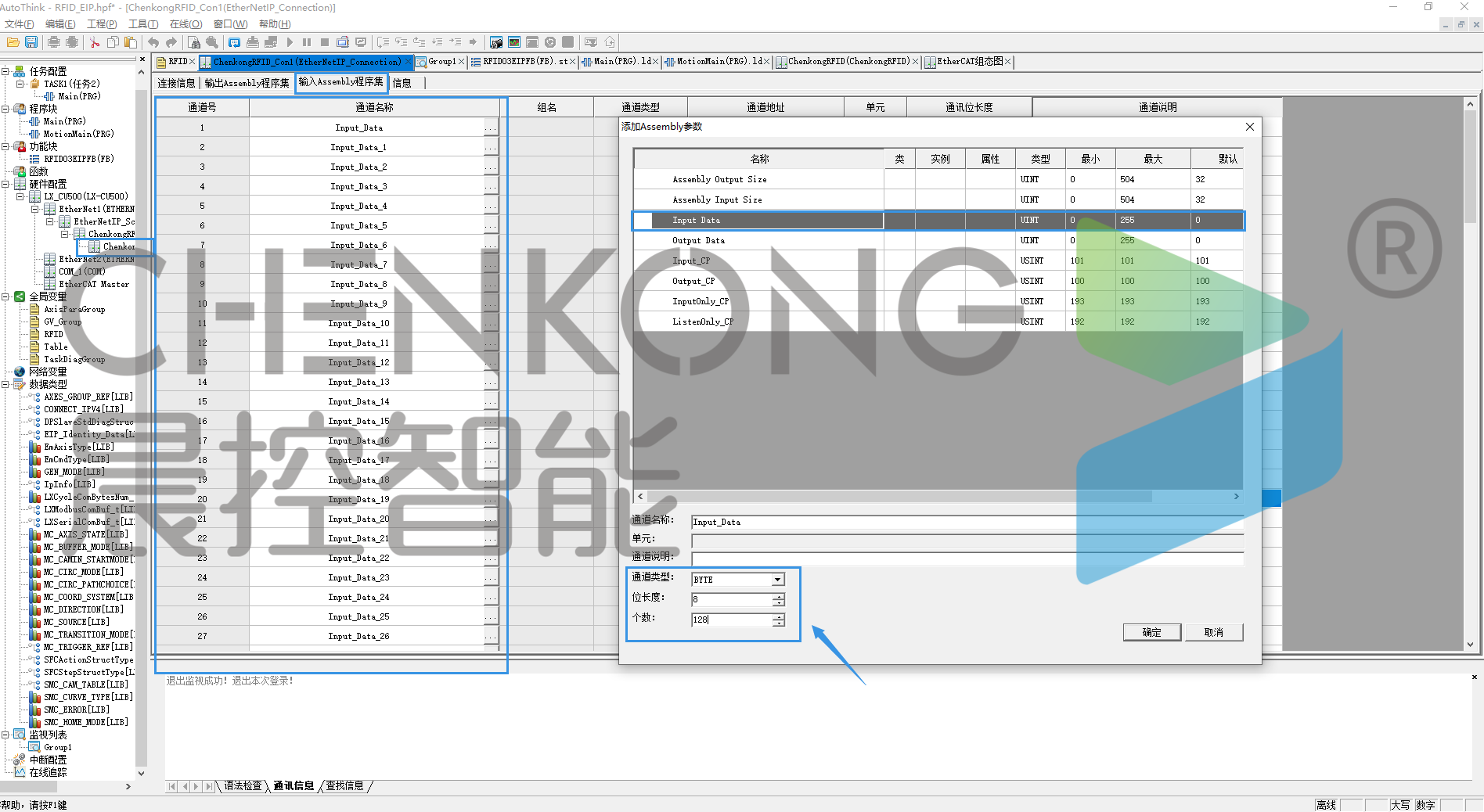

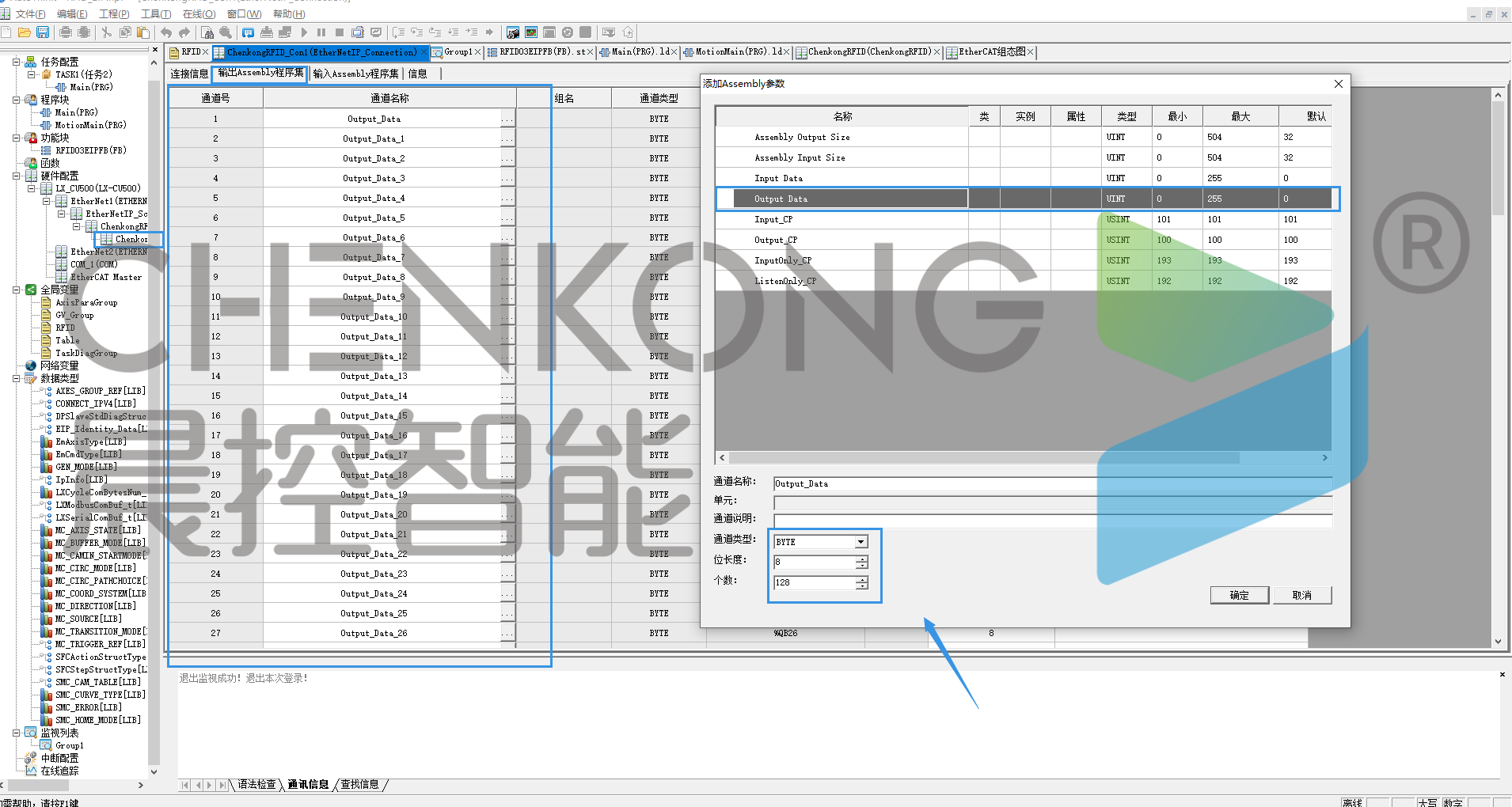

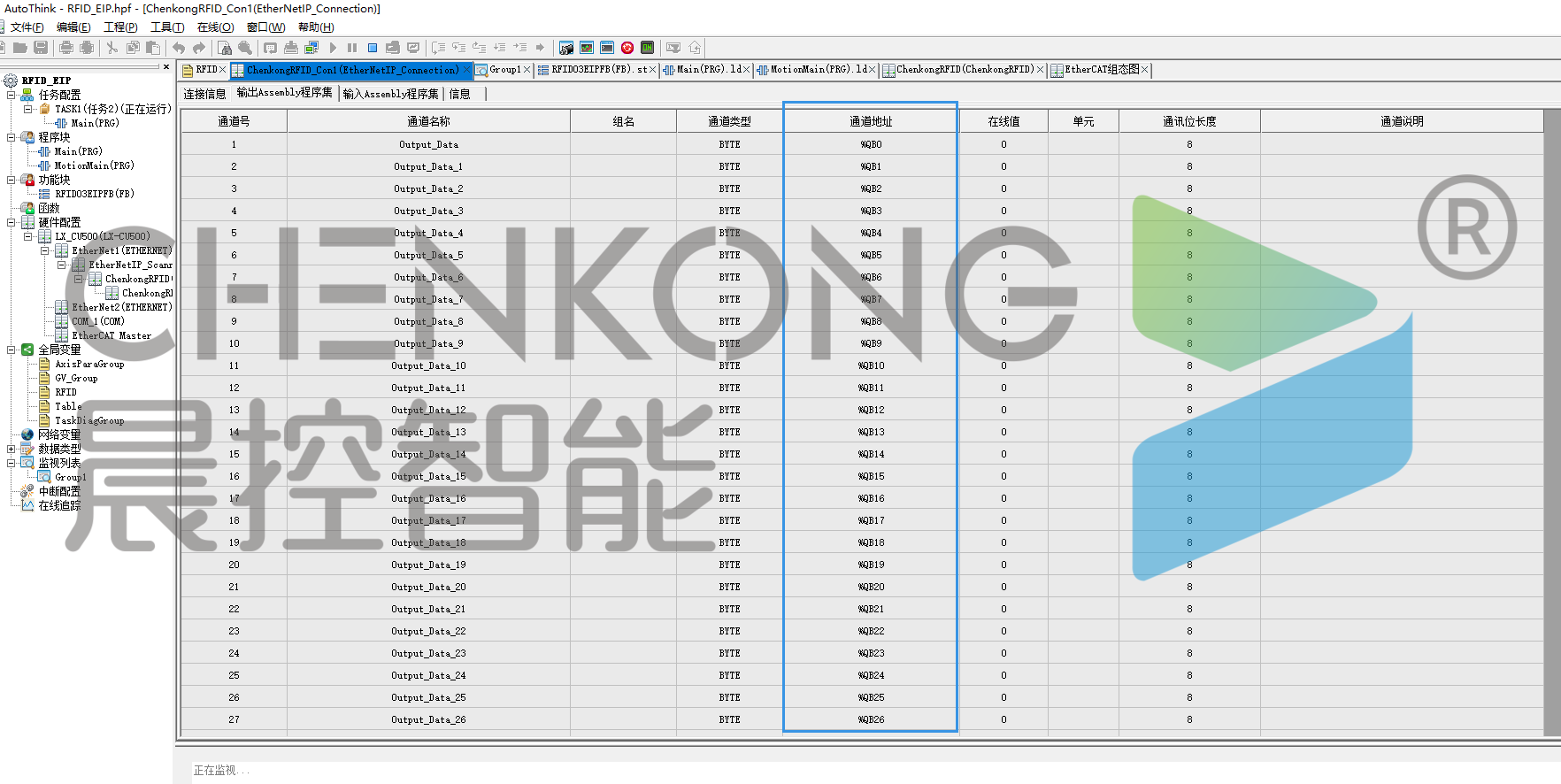

●在输出Assembly程序集和输入Assembly程序集中分别添加128个BYTE
6、下载程序

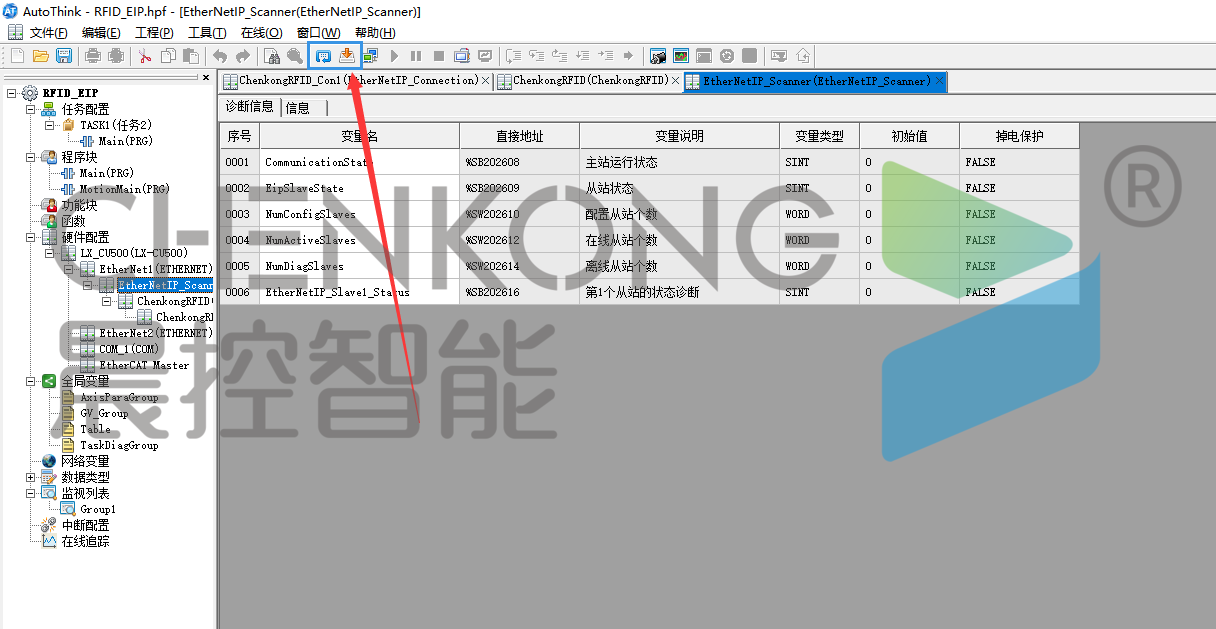

●编译然后将配置下载到PLC中
●即配置完成
功能块配置
1、确定设置映射数据地址以及连续性（需要连续地址）
2、新建变量
●新建变量/在全局变量中，新建两个128长度byte数组变量，分别作为输入输出数据映射

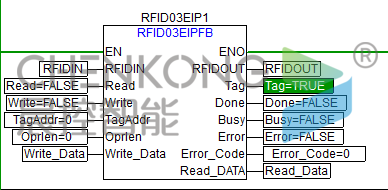

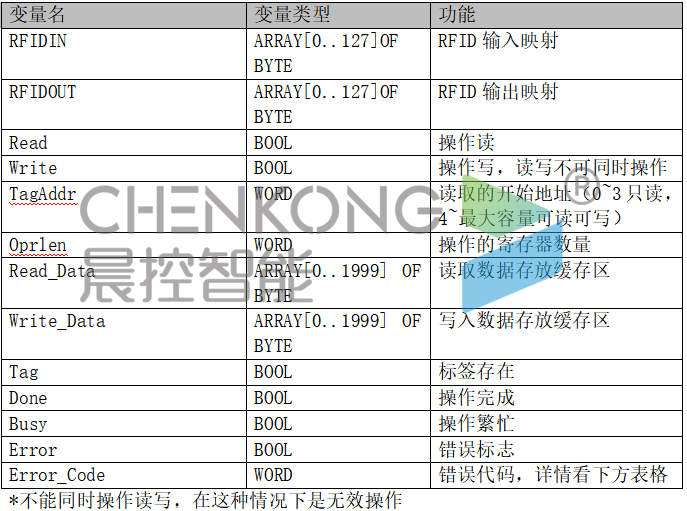

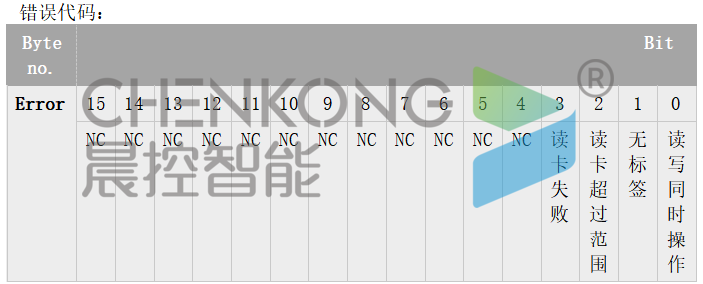

3、功能块说明

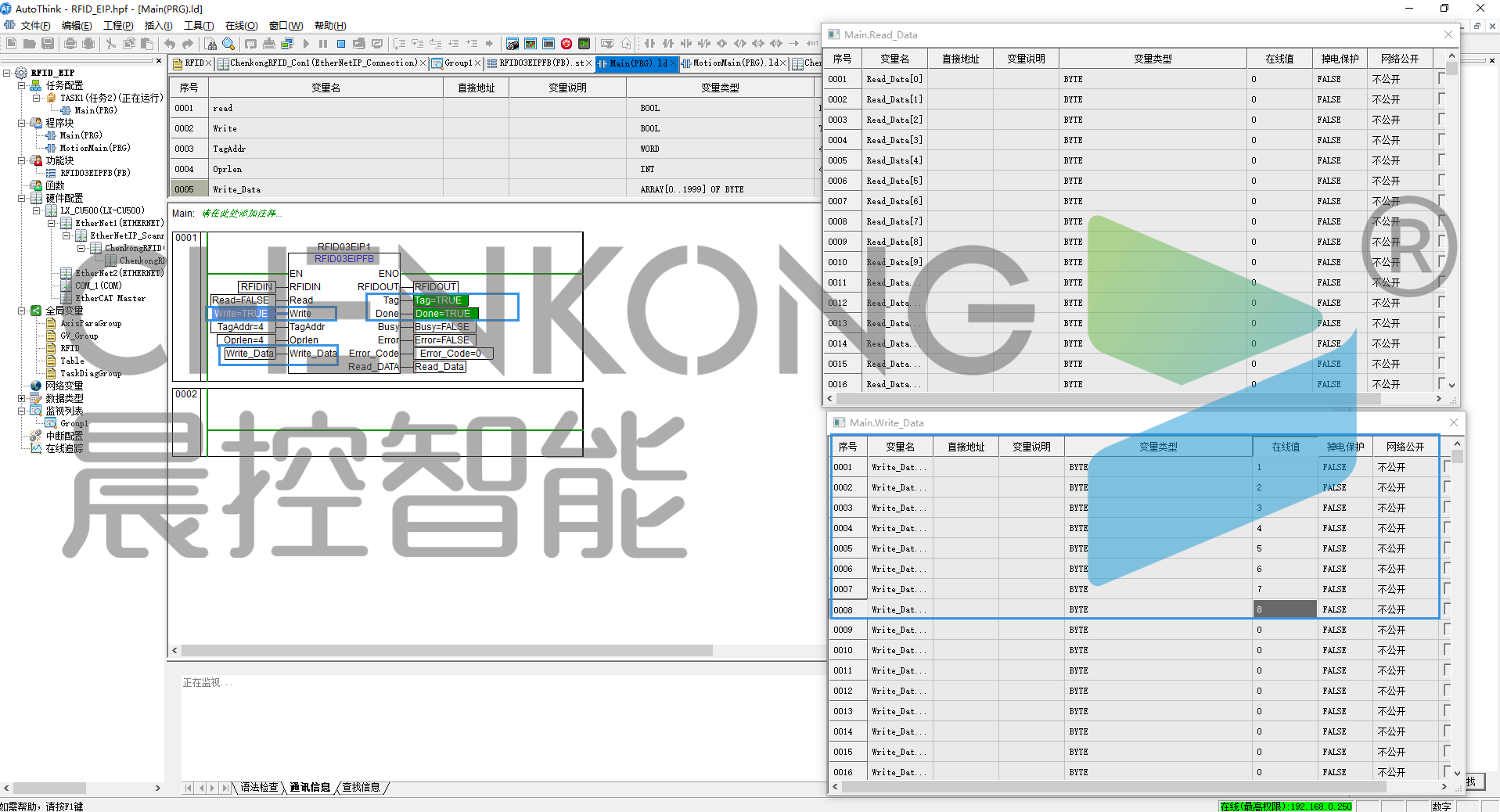

写操作说明：
●将需要写的数据放入写缓存区Write_Data
●置位写操作Write
●DONE置位操作完成

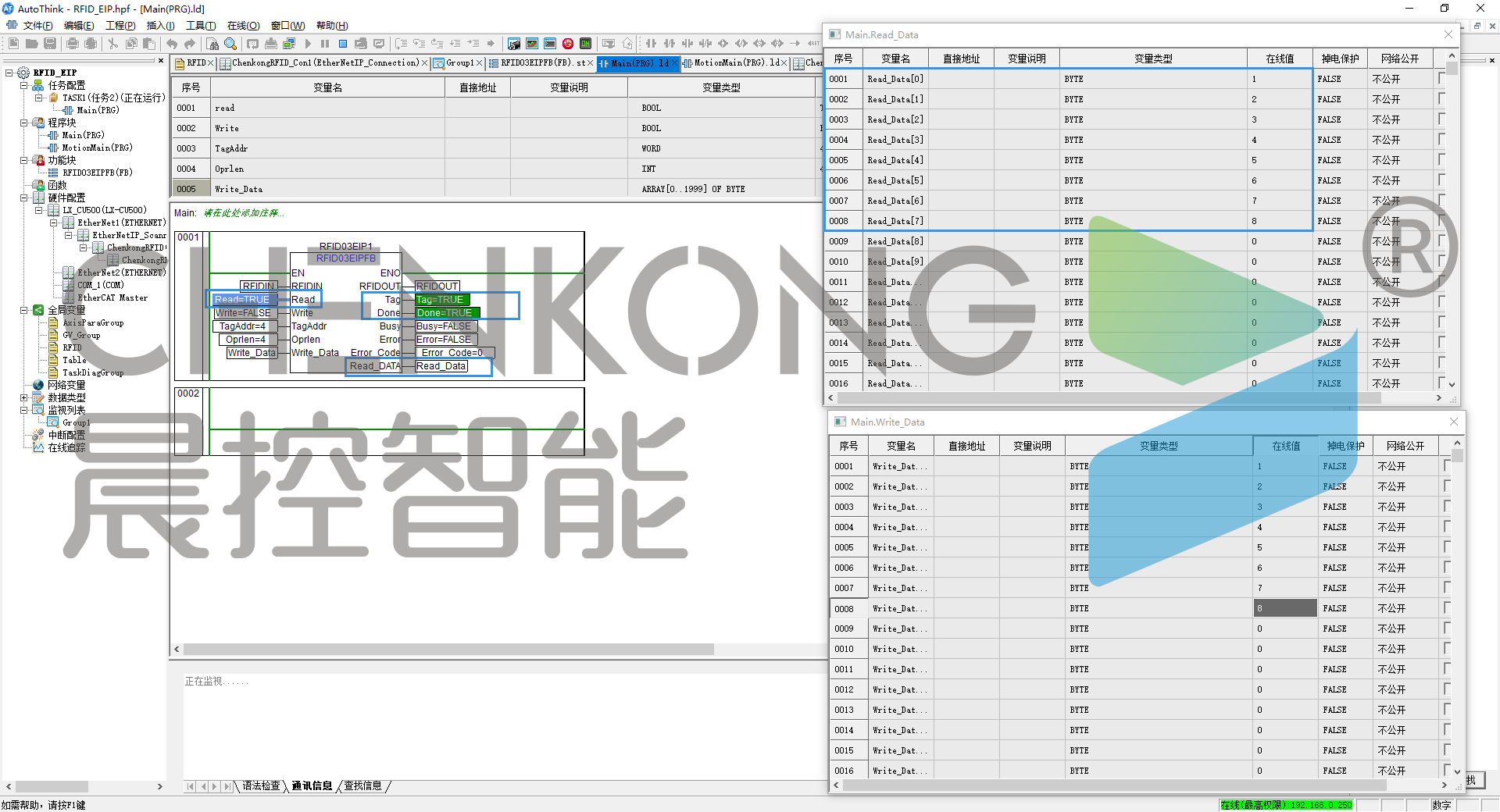

读操作说明：
●置位读操作Read
●等待DONE置位操作完成
●读取数据缓存到读数据缓存区Read_Data
